Тема 6. Создание диаграмм

     6.3 Создание диаграмм с помощью рисунков Smart Art

     В Excel 2007 имеется инструмент, называемый рисунками Smart Art, которым можно воспользоваться для создания диаграмм. Чтобы создать рисунок SmartArt, на вкладке Вставка (Insert) в разделе Иллюстрации (Illustrations) щелкните на кнопке Вставить рисунок SmartArt (SmartArt). Появится диалоговое окно Выбор рисунка SmartArt (Choose a SmartArt Graphic).

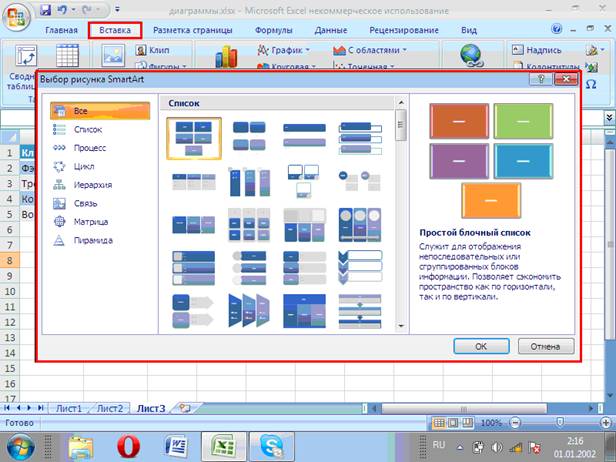

Рисунок 6.7 – Вставка рисунка Smart Art


Тип Рисунков
Описание

Список(List)
Служит для отображения непоследовательности элементов, которые требуют много пояснительного текста

Процесс(Process)
Служит для отображения хода событий или последовательности шагов, связанных с выполнением задачи или процесса

Иерархия (Hierarchy)
Служит для отображения иерархических отношений, например, структуры компании

Цикл(Cycle)
Отображает процессы с непрерывным циклом, взаимосвязь частей или отношение к центральному элементу

Связь(Relationship)
Отображает отношения между двумя и более элементами

Пирамида(Pyramid)
Служит для отображения пропорциональ­ности, взаимосвязи или подчиненности

Матрица(Matrix)
Служит для отображения отношений компонентов к целому в виде квадрантов

     Выбрав нужный рисунок, щелкните на кнопке ОК, чтобы добавить его в рабочий лист.
     Если рисунок выделен, в пользовательском интерфейсе появляются контекстные вкладки Конструктор (Design) и Формат (Format), предназначенные для изменения макета, стиля и цвето­вой схемы рисунка. Кроме того, вкладка Конструктор (Design) включает раздел Создать рисунок (Create Graphic), содержащий инструменты, с помощью которых можно добавлять в рисунок фигуры и текст и изменять порядок наложения элементов.
     Панель Текст (Text), расположенная слева от рисунка SmartArt, позволяет добавить текст в фигуры, не редактируя сами фигуры. Если шаги процесса заданы не в том порядке, который требуется, можно переместить фигуру, щелкнув на ней правой кнопкой мыши воспользовавшись командой Вырезать (Cut) в контекстном меню.
     Чтобы вставить фигуру в другое положение, нужно щелкнуть правой кнопкой мыши на фигуре, расположенной слева от места вставки, а затем щелкнуть на команде Вставить (Paste) в контекстном меню
     Чтобы добавить фигуру в рисунок SmartArt (например, чтобы добавить шаг в процесс), щелкните на фигуре, расположенной рядом с добавляемой, а затем щелкните на кнопке Добавить фигуру (Add Shape) в разделе Создать рисунок (Create Graphic) вкладки Конструктор (Design). Появится список вариантов добавления фигуры в зависимости от ее положения относительно выделенной фигуры.

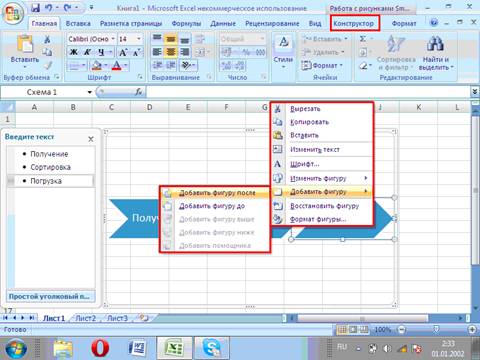

Рисунок 6.8 – Добавление фигуры

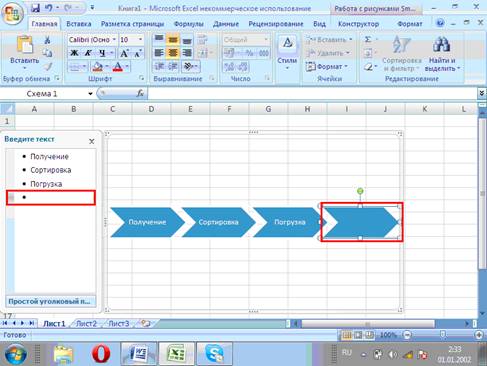

Рисунок 6.9 – Результат

     Элементы рисунка можно изменить с помощью элементов управления, представленных на контекстной вкладке Формат (Format), либо щелкнув правой кнопкой мыши на фигуре, а затем щелкнув на команде Формат фигуры (Format Shape), чтобы ото­бразить диалоговое окно Изменение фигуры (Format Shape). Кроме того, можно изменить внешний вид текста, содержащегося в фигуре, выделив его и воспользовавшись инструментами в разделе Шрифт (Font) вкладки Главная (Home).
