1.4 Накопители данных
1.4.1 Жесткие диски

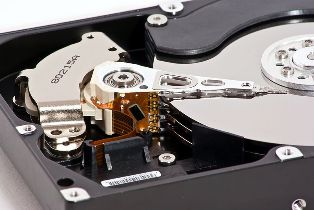

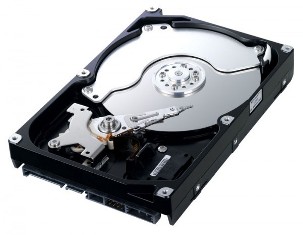

Накопители на жестких магнитных дисках или НЖМД (англ. Hard (Magnetic) Disk Drive, HDD, HMDD), жёсткий диск, винче́стер, в компьютерном сленге «винт», хард, харддиск — устройство хранения информации, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.Информация в НЖМД записывается на жёсткие (алюминиевые, керамические или стеклянные) пластины (смотри рисунок 1.4.1), покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома. В НЖМД используется одна или несколько пластин на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении.
Расстояние между головкой и диском составляет несколько нанометров (в современных дисках около 10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства. При отсутствии вращения дисков головки находятся у шпинделя или за пределами диска в безопасной зоне, где исключён их нештатный контакт с поверхностью дисков.
Характеристики НЖМД:
• Интерфейс (англ. interface) — совокупность линий связи, сигналов, посы-лаемых по этим линиям, технических средств, поддерживающих эти линии, и правил (протокола) обмена. Серийно выпускаемые жесткие диски могут использовать интерфейсы ATA (он же IDE), SATA, SCSI, SAS, FireWire, USB, SDIO и Fibre Channel.
• Ёмкость (англ. capacity) — количество данных, которые могут храниться накопителем. Ёмкость современных устройств достигает 2000 ГБ (2 ТБ). В отличие от принятой в информатике системе приставок, обозначающих кратную 1024 величину, производителями при обозначении ёмкости жёстких дисков используются величины, кратные 1000. Так, ёмкость жёсткого диска, маркированного как «200 ГБ», составляет 186,2 ГБ.
• Физический размер (форм-фактор) (англ. dimension). Почти все сов-ременные (2001—2008 года) накопители для персональных компьютеров и серверов имеют ширину либо 3,5, либо 2,5 дюйма — под размер стандартных креплений для них соответственно в настольных компьютерах и ноутбуках. Также получили распространение форматы 1,8 дюйма, 1,3 дюйма, 1 дюйм и 0,85 дюйма. Прекращено производство накопителей в форм-факторах 8 и 5,25 дюймов.
• Время произвольного доступа (англ. random access time) — время, за которое винчестер гарантированно выполнит операцию чтения или записи на любом участке магнитного диска. Диапазон этого параметра невелик — от 2,5 до 16 мс. Как правило, минимальным временем обладают серверные диски (например, у Hitachi Ultrastar 15K147 — 3,7 мс), самым большим из актуальных — диски для портативных устройств (Seagate Momentus 5400.3 — 12,5).
• Скорость вращения шпинделя (англ. spindle speed) — количество оборотов шпинделя в минуту. От этого параметра в значительной степени зависят время доступа и средняя скорость передачи данных. В настоящее время выпускаются винчестеры со следующими стандартными скоростями вращения: 4200, 5400 и 7200 (ноутбуки), 5400, 7200 и 10 000 (персональные компьютеры), 10 000 и 15 000 об/мин (серверы и высокопроизводительные рабочие станции).
• Надёжность (англ. reliability) — определяется как среднее время нара-ботки на отказ (MTBF). Также подавляющее большинство современных дисков поддерживают технологию S.M.A.R.T.
• Количество операций ввода-вывода в секунду — у современных дисков это около 50 оп./с при произвольном доступе к накопителю и около 100 оп./сек при последовательном доступе.
• Уровень шума — шум, который производит механика накопителя при его работе. Указывается в децибелах. Тихими накопителями считаются устройства с уровнем шума около 26 дБ и ниже. Шум состоит из шума вращения шпинделя (в том числе аэродинамического) и шума позиционирования.
• Сопротивляемость ударам (англ. G-shock rating) — сопротивляемость накопителя резким скачкам давления или ударам, измеряется в единицах допустимой перегрузки во включённом и выключенном состоянии.
• Скорость передачи данных (англ. Transfer Rate) при последовательном доступе: внутренняя зона диска: от 44,2 до 74,5 МБ/с; внешняя зона диска: от 60,0 до 111,4 МБ/с.
• Объём буфера — буфером называется промежуточная память, предна-значенная для сглаживания различий скорости чтения/записи и передачи по интерфейсу. В современных HDD он обычно варьируется от 8 до 64 МБ.
История прогресса накопителей
1956 год — жёсткий диск IBM 350 в составе первого серийного компьютера IBM 305 RAMAC. Накопитель занимал ящик размером с большой холодильник и имел вес 971 кг, а общий объём памяти 50 вращавшихся в нём покрытых чистым железом тонких дисков диаметром 610 мм составлял около 5 миллионов 6-битных байт (3,5 Мб в пересчёте на 8-битные байты).
1980 год — первый 5,25-дюймовый Winchester, Shugart ST-506, 5 Мб.
1981 год — 5,25-дюймовый Shugart ST-412, 10 Мб.
1986 год — стандарты SCSI, ATA(IDE).
1991 год — максимальная ёмкость 100 Мб.
1995 год — максимальная ёмкость 2 Гб.
1997 год — максимальная ёмкость 10 Гб.
1999 год — IBM выпускает Microdrive ёмкостью 170 и 340 Мб.
2003 год — появление SATA.
2005 год — максимальная ёмкость 500 Гб.
2005 год — стандарт Serial ATA 3G (или SATA II).
2006 год — применение перпендикулярного метода записи в коммерческих накопителях.
2006 год — появление первых «гибридных» жёстких дисков, содержащих блок флеш-памяти.
2007 год — Hitachi представляет первый коммерческий накопитель ёмкостью 1 Тб.
2009 год — на основе 500-гигабайтных пластин Western Digital, затем Seagate Technology LLC выпустили модели ёмкостью 2 Тб.
2009 год — Samsung выпустила первые жесткие диски с интерфейсом USB 2.0
2009 год — появление стандарта SATA 3.0 (SATA 6G).
