Тема 2 Монитор
2.5 Светодиодные мониторы

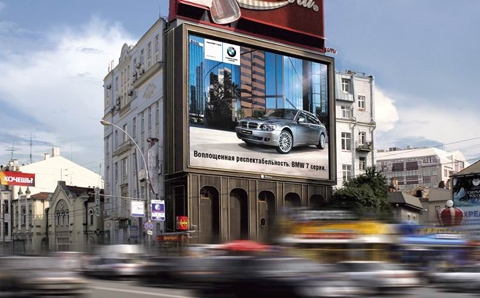

Светодиодный экран — экран, в котором каждой точкой на экране является полупроводниковый светодиод (LED), (смотри рисунок 2.5.1).
Светодиодные экраны по принципу построения делятся на два типа — кластерные и матричные.
Кластерные светодиодные экраны. В кластерных экранах каждый пиксель, содержащий от трех до десятков светодиодов, объединен в отдельном светоизолированном корпусе, который залит герметизирующим компаундом. Такой конструктивный элемент называется кластером. Кластеры, образующие информационное поле экрана, закреплены при помощи винтов на лицевой поверхности экрана. От каждого кластера отходит жгут проводов к соответствующей управляющей плате, к которой они подключаются по-средством электрических разъемов. Такой способ построения полноцветных светодиодных экранов постепенно отмирает, уступая место более техно-логичному матричному принципу.
Матричные светодиодные экраныю. В этом случае кластеры и управ-ляющая плата объединены в единое целое – матрицу, т.е. на управляющей плате смонтированы и светодиоды и коммутирующая электроника, которые залиты герметизирующим компаундом. В зависимости от размера и разре-шения экрана, количество светодиодов, составляющих пиксель, может коле-баться от трех до нескольких десятков. А распределение количества свето-диодов по цветам в пикселе изменяется от типа применяемых светодиодов в интересах соблюдения баланса белого.
Преимущества: В отличие от других технологий, светодиодные экраны обладают некоторыми преимуществами. Высокая яркость. Возможность сборки экрана больших размеров (до сотен метров в ширину и высоту). Надёжность, повреждение части экрана не ведёт к его неработоспособности в целом. Возможность регулировать соотношение высота\ширина. К неоспо-римым преимуществам можно отнести возможность уличного кругло-годичного использования светодиодных видеоэкранов.
Недостатки: К недостаткам можно отнести очень большой размер зерна у экрана. Сложность самостоятельной сборки. Высокая цена. Обычно очень низкое разрешение экрана.
Применение: В связи с высокой ценой и низким качеством изображения светодиодные экраны пока не получили высокого распространения. Однако все чаще используются в целях рекламы на улицах крупных городов или в качестве информационных экранов и дорожных знаков.
