1.4 Накопители данных

     1.4.3 Оптический_диск (англ. optical disc) — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического излучения. Диск (смотри рисунок 1.4.3) обычно плоский, его основа сделана из поликарбоната, на который нанесён специальный слой, который и служит для хранения информации. Для считывания информации используется обычно луч лазера, который направляется на специальный слой и отражается от него. При отражении луч модулируется мельчайшими выемками (питами, от англ. pit — ямка, углубление) на специальном слое, на основании декодирования этих изменений устройством чтения восстанавливается записанная на диск информация.

Рисунок 1.4.3 ОптическиЙ диск



     - Laserdisc (LD) — первый коммерческий оптический носитель данных, предназначавшийся, прежде всего, для домашнего просмотра кинофильмов. Однако, несмотря на технологическое превосходство над VHS и Betamax, Laserdisc не имел существенного успеха на мировом рынке: в основном был распространён в США и Японии, в Европе к нему отнеслись прохладно, в России лазердиски имели небольшое распространение, в основном за счёт коллекционеров — любителей видео. Технологии, отработанные в этом формате, затем были использованы в CD и DVD.
     Стандартный лазердиск (смотри рисунок 1.4.4) для домашнего использования имеет диаметр 30 см (11.81 дюймов) и склеен из двух односторонних покрытых пластиком алюминиевых дисков.

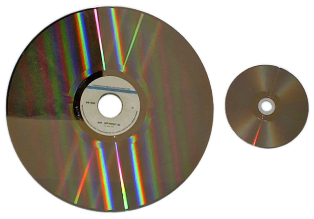

Рисунок 1.4.4 Сравнение: Laserdisc (слева) и DVD (CD,BD) (справа)



     - Компакт-диск (англ. Compact Disc) — оптический носитель информации в виде пластикового диска с отверстием в центре, процесс записи/считывания информации на/c который осуществляется при помощи лазера. Дальнейшим развитием CD-дисков стали DVD-диски.

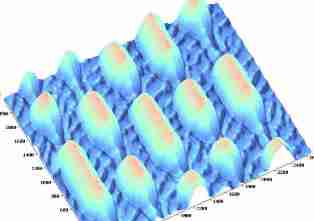

Рисунок 1.4.5 Изображение поверхности мультимедиа компакт-диска.



     Компакт-диск представляет собой поликарбонатную подложку толщиной 1,2 мм и диаметром 120 мм, покрытую тончайшим слоем металла (алюминий, золото, серебро и др.), на который обычно наносится графическое представление содержания диска(смотри рисунок 1.4.5), и защитным слоем лака. Принцип считывания через подложку позволяет весьма просто и эффективно осуществить защиту информационной структуры и удалить её от внешней поверхности диска. Диаметр пучка на внешней поверхности диска составляет порядка 0,7 мм, что повышает помехоустойчивость системы к пыли и царапинам. Кроме того, на внешней поверхности имеется кольцевой выступ высотой 0,2 мм, позволяющий диску, положенному на ровную поверхность, не касаться этой поверхности.
     Изначально компакт-диск был создан для хранения аудиозаписей в цифровом виде (известен как CD-Audio), однако в дальнейшем стал широко использоваться как носитель для хранения любых данных (файлов) в двоичном виде (т. н. CD-ROM (англ. Compact Disc Read Only Memory, компакт-диск только с возможностью чтения), или КД-ПЗУ — «Компакт-диск, постоянное запоминающее устройство»). В дальнейшем появились компакт-диски не только с возможностью чтения однократно занесённой на них информации, но и с возможностью их записи и перезаписи (CD-R, CD-RW).

     Скорость чтения/записи CD указывается кратной 150 Кб/с (то есть 153 600 байт/с). Например, 48-скоростной привод обеспечивает максимальную скорость чтения (или записи) CD, равную 48 × 150 = 7200 Кб/с (7,03 Мб/с).

     Формат файлов на CD-ROM отличается от формата записи аудио компакт-дисков, и потому обычный проигрыватель аудио компакт-дисков не может воспроизвести хранимую на них информацию, для этого требуется специальный привод (устройство) для чтения таких дисков (сейчас имеются практически в каждом компьютере).
     Компакт-диск (CD-ROM) стал основным носителем для переноса информации между компьютерами (вытеснив с этой роли флоппи-диск). Сейчас он уступает эту роль более перспективным твердотельным носителям.

     - Магнитооптический диск — носитель информации, сочетающий свойства оптических и магнитных накопителей. Впервые магнитооптический диск появился в начале 80-х годов. Магнитооптический диск взаимодействует с операционной системой как жесткий диск, поэтому он может быть отформатирован в стандартную файловую систему (например: FAT, NTFS, HPFS и т.д.)
     Магнитооптический диск (смотри рисунок 1.4.6)изготавливается с использованием ферромагнетиков. Первые магнитооптические диски были размером с 5,25" дискету, потом появились диски размером 3,5".

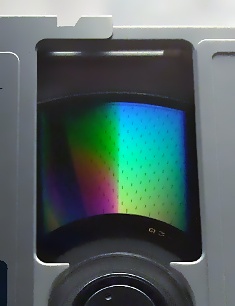

Рисунок 1.4.6 Поверхность магнитооптического диска



     Запись на магнитооптический диск осуществляется по следующей технологии: излучение лазера разогревает участок дорожки выше температуры точки Кюри, после чего электромагнитный импульс изменяет намагниченность, создавая отпечатки, эквивалентные питам на оптических дисках. Считывание осуществляется тем же самым лазером, но на меньшей мощности, недостаточной для разогрева диска: поляри-зованный лазерный луч проходит сквозь материал диска, отражается от подложки, проходит сквозь оптическую систему и попадает на датчик. При этом в зависимости от намагниченности изменяется плоскость поляризации луча лазера (эффект Керра) что и определяется датчиком.

      Преимущества магнитооптических дисков
- Слабая подверженность механическим повреждениям
- Слабая подверженность магнитным полям
- Гарантированное качество записи
- Работа как с жестким диском

      Недостатки магнитооптических дисков
- Относительно низкая скорость записи, вызванная необходимостью перед записью стирать содержимое диска, а после записи — проверкой на чтение. Данный недостаток начал устраняться в поздних (начиная с 1997 года) моделях приводов.
- Высокое энергопотребление. Для разогрева поверхности требуются лазеры значительной мощности, а следовательно и высокого энергопотребления. Это затрудняет использование пишущих МО приводов в мобильных устройствах.
- Высокая цена как самих дисков, так и накопителей.
- Малая распространённость.
