Практика 6. Вычисления в таблицах и построение диаграмм

      Цель работы: Получить навыки вычисления в таблицах по формулам, а также построения диаграмм по данным таблицы.

      Упражнение № 6.1 Вычисления в таблицах

      1. Создайте таблицу по образцу (рисунок 6.1).

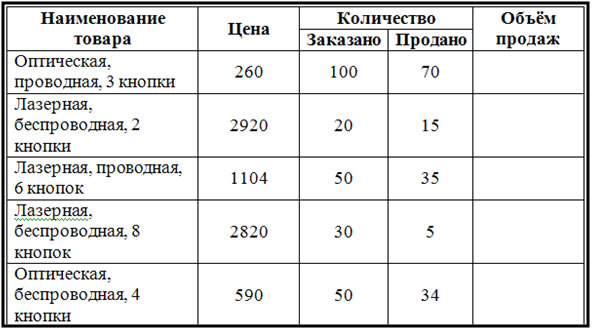

Рисунок 6.1 – Таблица 1

      2. Сохраните документ в Вашей папке под именем «Вычисления в таблицах».
      3. Вставьте перед первым столбцом новый столбец.
      4. Введите заголовок столбца «Номер п/п».
      5. Пронумеруйте первый столбец, с помощью нумерованного списка.
      6. В конце таблицы вставить пустую строку. Во второй столбец этой строки ввести «Итого:» (рисунок 6.2).

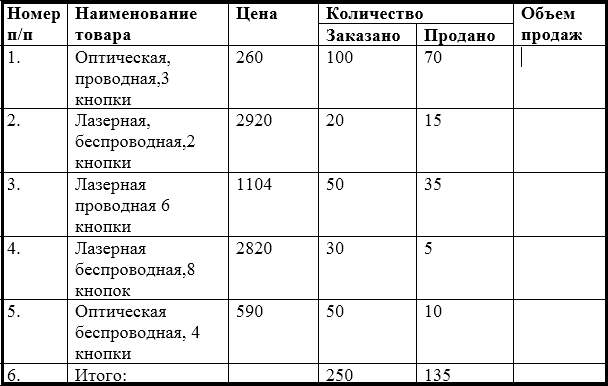

Рисунок 6.2 – Таблица 2


      7. Добавить заголовок «Продажа компьютерных мышек».

8. Выполните вычисления в столбце «Объём продаж»:
      • установите курсор в нужной ячейке строки «Оптическая, проводная, 3 кнопки»;
      • выполните 1ЩЛКМ по кнопке «Формула» вкладка «Макет» группа «Данные»;
      • в поле «Формула» после знака равно введите PRODUCT(C3:D3)
          Адреса ячеек вводить английскими буквами!!
      • введите аналогичную формулу в последующие ячейки (рисунок 6.3).

Рисунок 6.3 – Таблица 3

      9. Выполните вычисления в строке «Итого»:
      • установите курсор в нужной ячейке строки «Итого:» (в столбце Заказано);
      • выполните 1ЩЛКМ по кнопке «Формула» вкладка «Макет» группа «Данные»;
      • в поле «Формула» после знака равно введите SUM(ABOVE) (Или SUM(D3:D7);
      • выполните вычисления в остальных ячейках строки (рисунок 6.4).

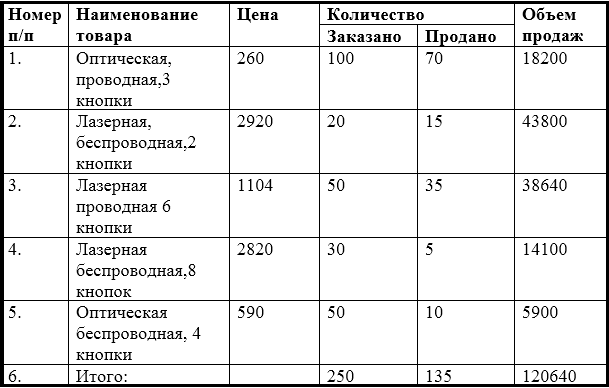

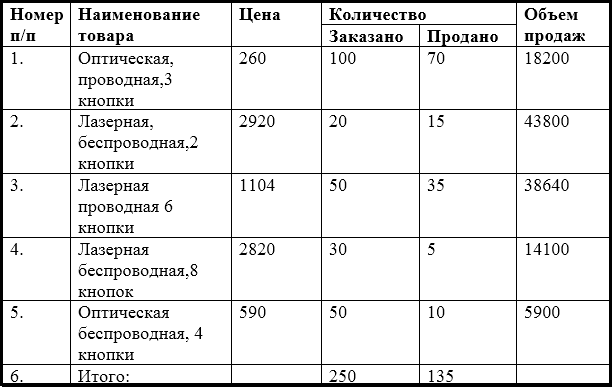

Рисунок 6.4 – Таблица 4

      10. Измените значение проданных оптических, беспроводных с 4 кнопками мышек на 10.
      11. Обновите поля, требующие пересчёта.
      12. Сохраните документ под тем же именем.

      Упражнение № 6.1 Построение диаграмм по данным таблицы

      1. Постройте гистограмму (не объёмную) по данным столбцов «Заказано» и «Продано» по образцу (рисунок 6.5):

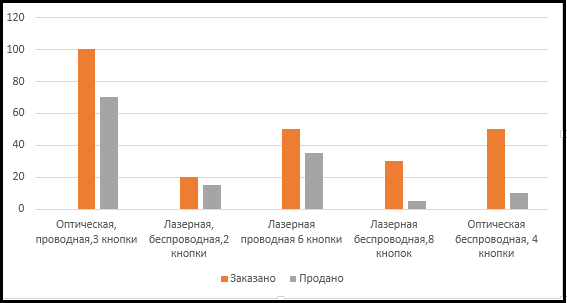

Рисунок 6.5 – Построение гистограммы

      • выполните 1ЩЛКМ по кнопке «Диаграмма»  вкладка «Вставка» группа «Иллюстрации»;
      • в окне «Вставка диаграммы» выберите шаблон «Гистограмма», далее «Гистограмма с группировкой» (рисунок 6.6);

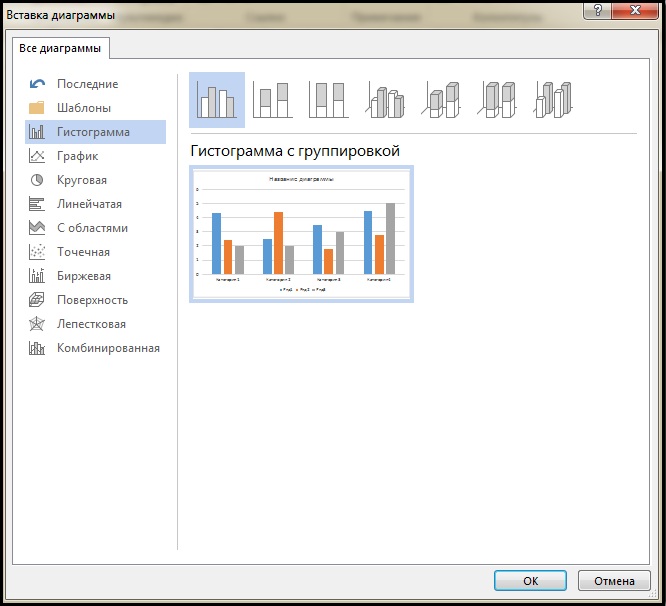

Рисунок 6.6 – Диалоговое окно «Изменение типа диаграммы»


      • выполните 1ЩЛКМ по кнопке ОК;
      • в появившейся таблице приложения Excel, по которой строится диаграмма, введите в первом столбце название мышек;
      • в диапазоне ячеек B2:C6 введите числовые значения таблицы Word;
      • в ячейках B1 и C1 введите название столбцов «Заказано» и соответственно «Продано» (рисунок 6.7);

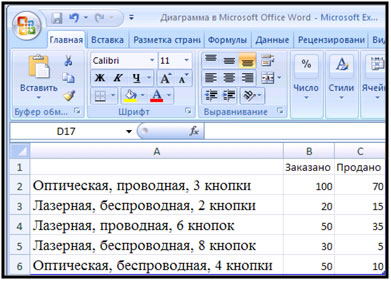

Рисунок 6.7 – Ввод данных в таблицу Excel

      • выделите столбец D таблицы Excel, выполнив 1ЩЛКМ по заголовку столбца;
      • выполните 1ЩПКМ по выделенному столбцу и выберите команду «Удалить»;
      • закройте приложение Excel.
      2. Сохраните документ под тем же именем.
      3. Добавьте название к диаграмме – Продажа компьютерных мышек:       • выделите диаграмму, в результате на ленте появятся новые вкладки: «Конструктор», «Макет» и «Формат»;
      • перейдите на вкладку «Макет»;
      • выполните 1ЩЛКМ по кнопке «Название диаграммы»  группа «Подписи»;
      • в появившемся списке вберите «Над диаграммой» (рисунок 6.8);

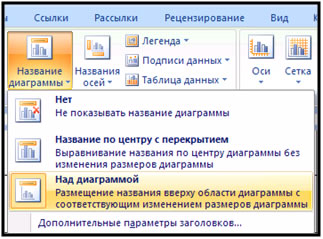

Рисунок 6.8 – Раскрывающийся список кнопки «Название диаграммы»

      • введите с клавиатуры название диаграммы.
      В результате получите диаграмму следующего вида (рисунок 6.9).

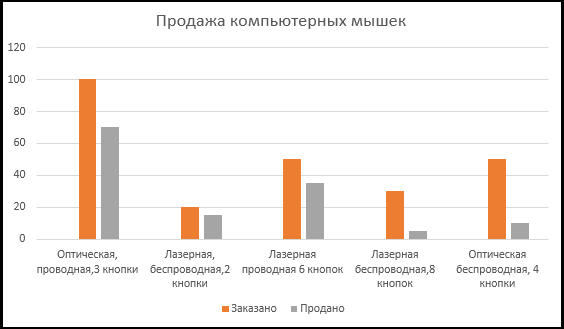

Рисунок 6.9 – Готовая диаграмма

      4. Сохраните документ под тем же именем «Вычисления в таблицах».
      5. На следующей странице постройте круговую диаграмму по образцу (рисунок 6.10).

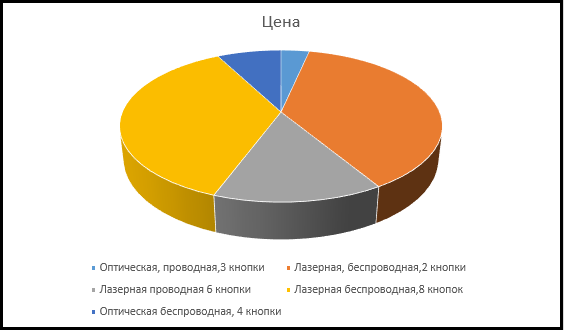

Рисунок 6.10 – Построение круговой диаграммы

      6. Сохраните документ под тем же именем.
