7.1 Пример оформления отчета о программировании линейного процесса

1. Постановка задачи.
На языке VBA составить программу для расчета функции



2. Формализация решения задачи.

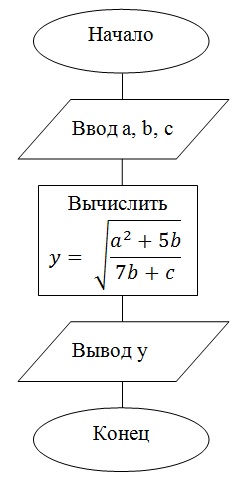

3. Алгоритмизация решения задачи.



4. Программирование.
4.1. Создание графической формы с элементами управления.

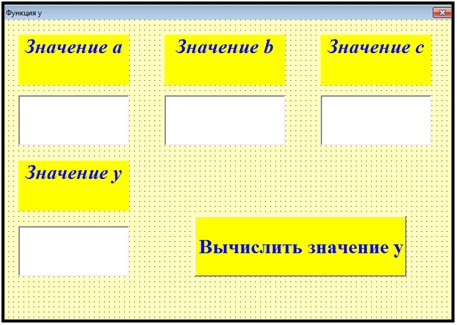

Рисунок 1 – Внешний вид формы «Функция y» с объектами

4.2. Присвоение каждому элементу управления индивидуальных свойств.

Таблица 1 – Индивидуальные свойства элементов формы
    Элемент
    Свойства
    Значения
    Комментарии
    UserForm1

    BackColor

    Caption

    Светло-желтый

    Функция у

    Цвет формы

    Заголовок формы
    CommandButton1

    BackColor

    Caption

    Font

    Ярко-желтый

    Вычислить значение y

    Times New Roman, полужирный, 24

    Цвет кнопки

    Название

    Формат шрифта
    Label1

    TextAlign

    BackStyle

    Caption

    ForeColor

    Font

    2-fm TextAlign

    1-fm BackStyle

    Значение а

    Синий

    Times New Roman, полужирный, 24

    Выравнивание текста

    Прозрачность надписи

    Название

    Цвет шрифта

    Формат шрифта
    Label2

    TextAlign

    BackStyle

    Caption

    ForeColor

    Font

    2-fm TextAlign

    1-fm BackStyle

    Значение b

    Синий

    Times New Roman, полужирный, 24

    Выравнивание текста

    Прозрачность надписи

    Название

    Цвет шрифта

    Формат шрифта
    Label3

    TextAlign

    BackStyle

    Caption

    ForeColor

    Font

    2-fm TextAlign

    1-fm BackStyle

    Значение y

    Синий

    Times New Roman, полужирный, 24

    Выравнивание текста

    Прозрачность надписи

    Название

    Цвет шрифта

    Формат шрифта

    TextBox1

    TextBox2

    TextBox3

    TextAlign

    Caption

    ForeColor

    Font

    2-fm TextAlign

    Белый

    Черный

    Times New Roman, полужирный, 36

    Выравнивание текста

    Цвет фона

    Цвет шрифта

    Формат шрифта



4.3. Создание исходного кода в соответствии с алгоритмом.

Private Sub CommandButton1_Click()
' Запускается программа Sub командной кнопкой 1
Dim a As Integer
Dim b As Integer
Dim c As Integer
Dim y As Single
' Задание типов переменных a, b, c, y, где a, b, c - целые числа, y - дробное число
a = Val(TextBox1.Text)
b = Val(TextBox2.Text)
c = Val(TextBox3.Text)
' Ввод значений переменных a, b, c, y через текстовые поля 1, 2, 3
y = Sqr((a ^ 2 + (5 * b)) / (7 * b + c))
' Вычисление значений y
TextBox4.Text = CStr(y)
' Вывести значение y на экран в текстовое поле 4
End Sub
' Конец программы Sub
5. Тестирование и отладка программы.
Для этого нужно нажать кнопку Run. Если в программе есть ошибки, то откроется исходный код, и курсор будет стоять в той строке, где она допущена (выделяется желтым цветом). Если ошибок нет, то на форме исчезнут точки.
6. Компилирование и трансляция – перевод программы с VBA на язык машинных кодов.
7. Ввод исходных данных и получение результатов.
8. Вычисление примера на калькуляторе, сравнение результатов на калькуляторе с полученными значениями, поиск возможных ошибок.
