Самостоятельная работа 4. Построение графиков, гистограмм и диаграмм

Задание 1

1. Создайте новую книгу с именем СР 4+Ваша фамилия и сохраните в личной папке, созданной ранее под именем Excel+Ваша фамилия+Ваша группа. В новой книге создайте таблицу по образцу:

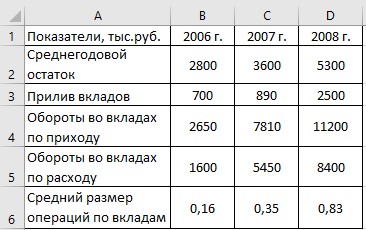

Рисунок 4.1 – Таблица Вклады
2. По данным таблицы постройте диаграммы по образцу:

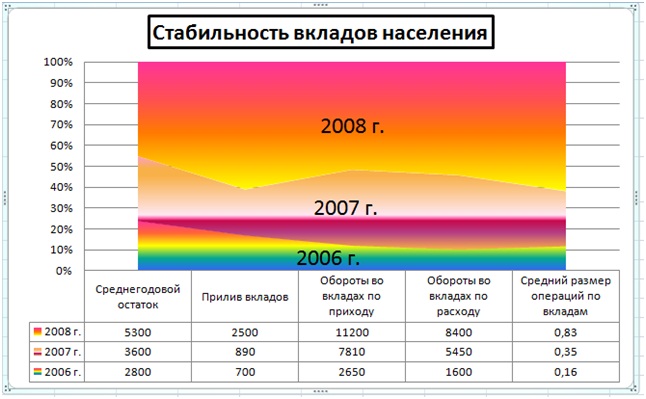

Диаграмма 1:

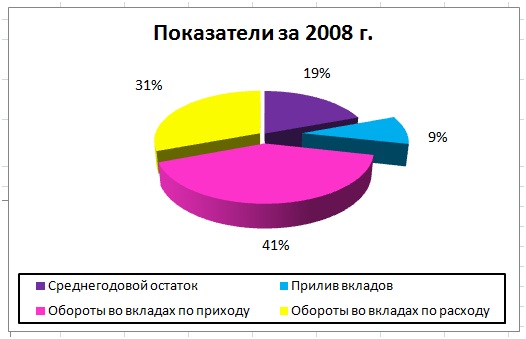

Диаграмма 2:

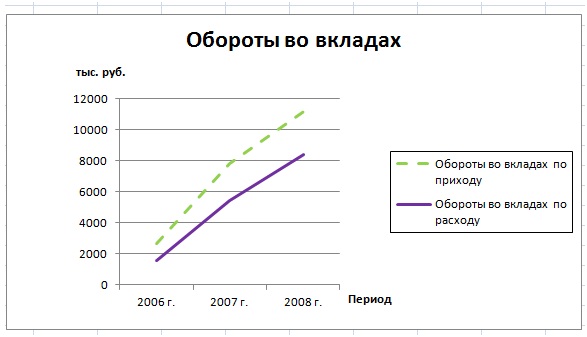

Диаграмма 3:


3.Сохраните книгу в личной папке.

Задание 2

1. На новом листе создайте таблицу значений синусов, косинусов, тангенсов для углов из диапазона от -850 до 850 с шагом 100 :


Рисунок 4.2 – Таблица Тригонометрические функции
2. Установите автоматическую ширину столбцов.
3. Заполните таблицу, используя соответствующие функции Excel РАДИАНЫ(), SIN(), COS() категории Математические.
4. Для получения значений функции установите числовой формат с 2-мя знаками после запятой.
5. На отдельном листе постройте графики тригонометрических функций по образцу:

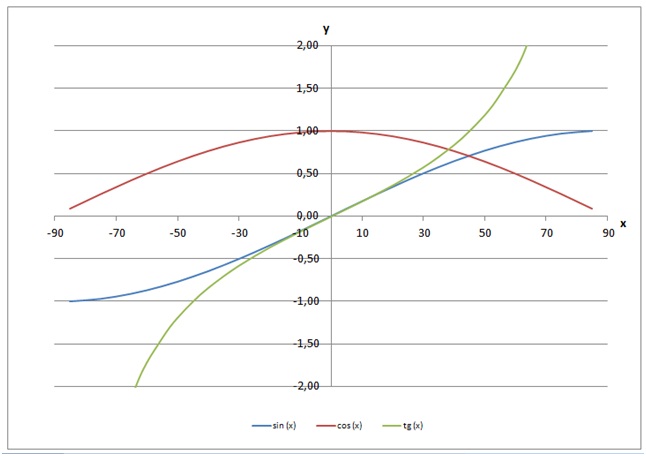

Рисунок 4.3 – График
Задание 3.

1. Постройте таблицу значений функции, заданной в полярных координатах: ρ=α*sin(3*φ), где 0 <=φ<=π,α=6:

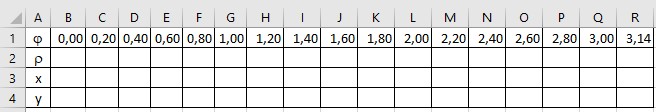

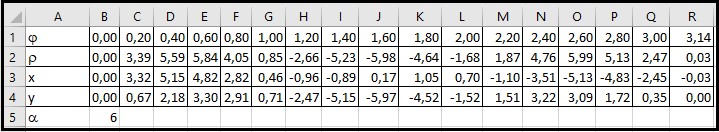

Рисунок 4.4 – Таблица Полярные координаты

Для перевода полярных координат (φ и ρ) в декартовы (х,у) используйте следующие формулы х=ρ*cos(φ) у=ρ*sin(φ).

2. Постройте график, используя значения х и у, по образцу:

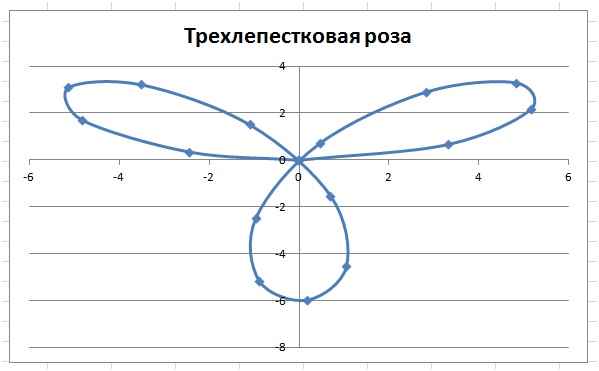

Рисунок 4.5 – Трехлепесковая роза

3. Сохрание эту книгу (если не сдалали вначале работы) с именем СР 4+Ваша фамилия и сохраните в личной папке, созданной ранее, под именем Excel+Ваша фамилия+Ваша группа. Например, СР4+Петрова О.В. в папке Excel+Петрова О.В.+ЭЭуб-110
