Практическая работа 4. Построение диаграмм, гистограмм и графиков

Задание 1

1. На новом листе создайте таблицу по образцу:

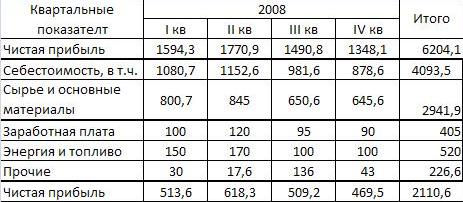

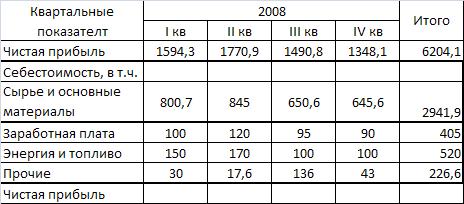

Рисунок 1.1 – Квартальные показатели

2. Выполните необходимые вычисления.


Рисунок 1.2 – Вычисления

3. На текущем листе постройте трубчатую диаграмму

  • Выделите диапазон ячеек A6:E6;
  • Выполните команду Вставка – Диаграмма Линейчатая ;

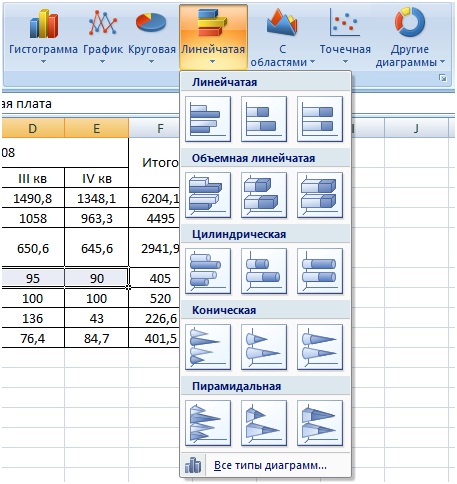

    • Рисунок 1.3 – Линейчатая диаграмма

  • Выделите диаграмму и на вкладке Макет – Оси – Сетка – уберите вертикальные лини сетки по основной оси;

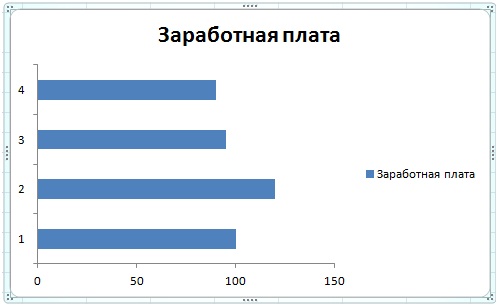

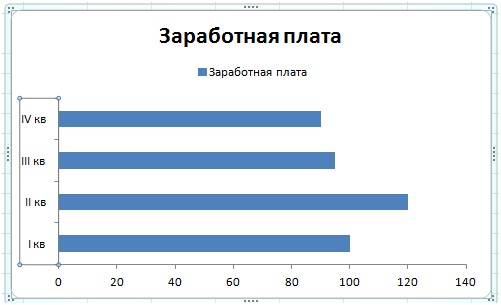

    • Рисунок 1.4 – Диаграмма Заработная плата

  • Выделите вертикальную ось категорий;
  • Щелчком ПКМ вызовите контекстное меню – Выбрать данные;

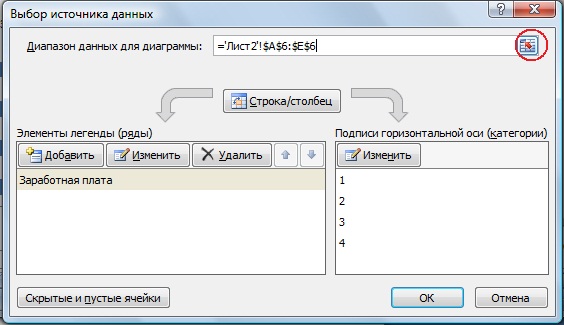

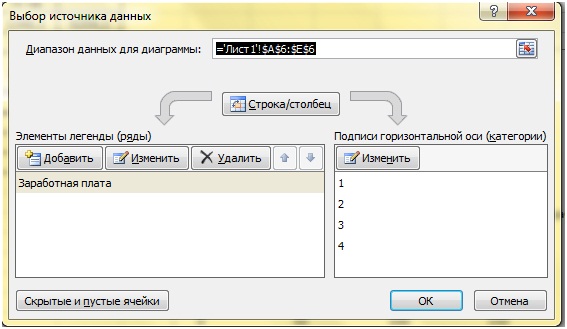

    • Рисунок 1.5 – Выбор источника данных

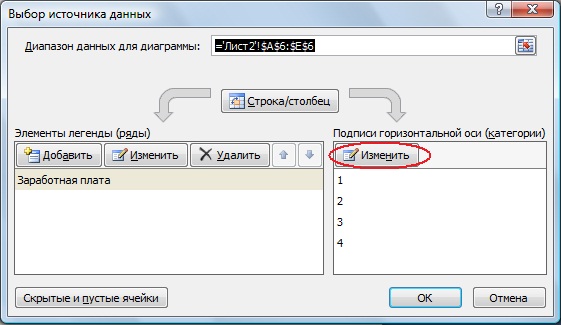

  • В диалоговом окне Выбор источника данных нажать кнопку Изменить, которая находится справа;

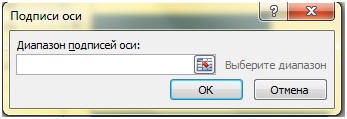

    • Рисунок 1.6 – Подписи оси
  • Выбрать диапазон ячеек B2:E2;
  • Щелчком ЛКМ нажать ОК;



Рисунок 1.7 – Изменение подписей горизонтальных осей
  • На вкладке Макет выберите Легенда и расположите ее сверху;

Рисунок 1.8 – Измененная диаграмма

  • Выделите диграмму и на вкладке Конструктор щелкните на кнопку  и укажите местоположение диаграммы – на имеющемся листе.
  • Выполните щелчок ЛКМ по кнопке ОК.

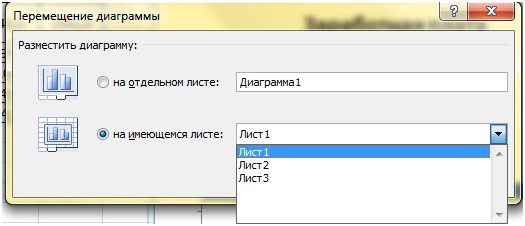

Рисунок 1.9 – Перемещение диаграммы

4. Сохраните документ.
5. Добавьте на диаграмму данные по затратам на Энергию и топливо:

  • Выделите объект Диаграмма;
  • На вкладке Конструктор нажмите кнопку Выбрать данные;
  • Нажмите на кнопку и выделите диапазон ячеек A6:E7;

Рисунок 1.10 – Добавление данных к диаграмме

  • Выполните щелчок ЛКМ по кнопке ОК.

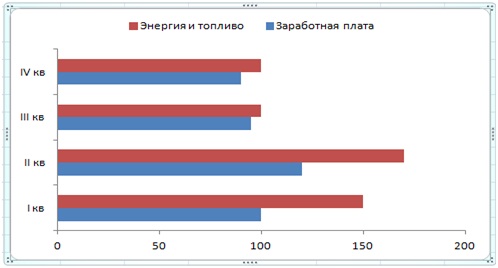

    • Рисунок 1.11 – Измененная диаграмма

6. На оси значений установите максимальное – 300, цену основных делений – 25:

  • Выполните двойной щелчок ЛКМ по оси значений диаграммы;
  • Щелчком ПКМ вызовите контекстное меню и выберите формат оси;
  • На вкладке Параметры оси установите максимальное значение – 300, цену делений – 25;

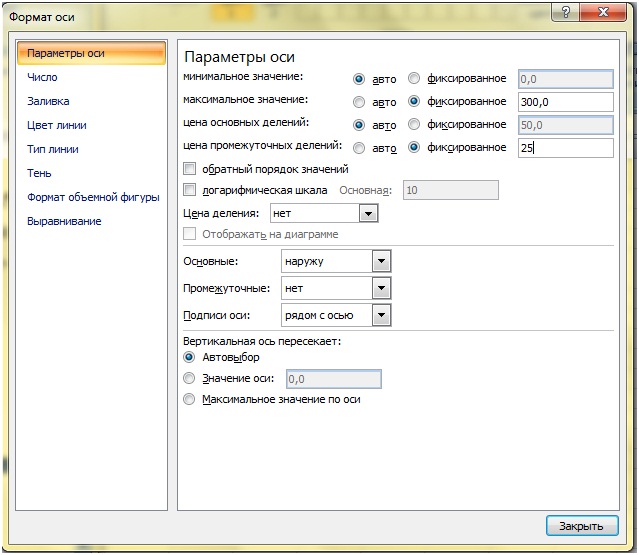

    • Рисунок 1.12 – Формат оси

  • Выполните щелчок ЛКМ по кнопке Закрыть.

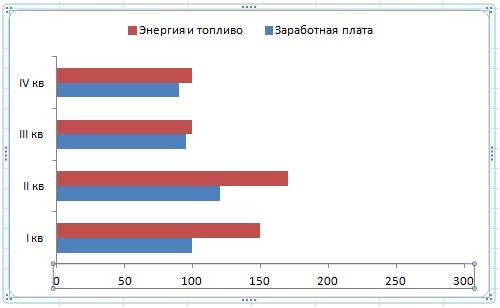

    • Рисунок 1.13 – Измененная диаграмма

7. Установите ширину зазора между рядами данных на диаграмме, равной 50:

  • Выполните двойной щелчок по ряду данных области диаграммы;
  • Щелчком ПКМ вызовите контекстное меню и выберите формат ряда данных;
  • На вкладке Параметры ряда установите Боковой зазор 50%;

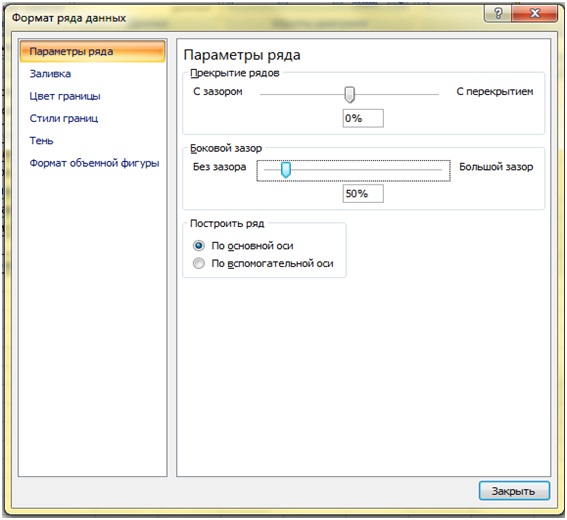

    • Рисунок 1.14 – Формат ряда данных

  • Выполните щелчок ЛКМ по кнопке Закрыть.

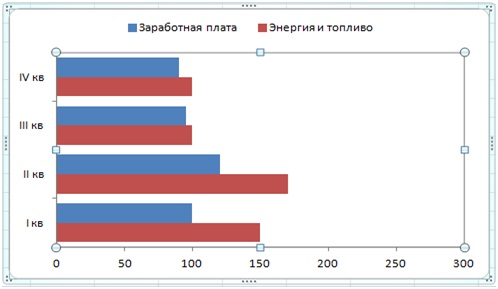

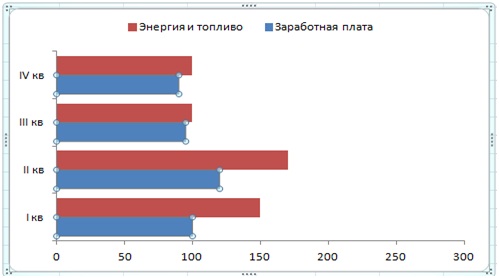

    • Рисунок 1.15 – Измененная диаграмма

8. Установите порядок рядов на диаграмме – Заработная плата – Энергия и топливо:

  • Выполните двойной щелчок ЛКМ по области построения диаграммы;
  • Щелчком ПКМ вызовите контекстное меню – Выбрать данные;
  • Выберите ряд Заработная плата и нажмите на кнопочку ;
  • Выполните щелчок ЛКМ по кнопке ОК.


    • Рисунок 1.16 – Изменение порядка рядов диаграммы

9. Установите размер (кегль) шрифта подписей осей равным 8:

  • Выполните щелчок ЛКМ по оси значений;
  • Выполните щелчок ПКМ и в мини-панели выберите размер шрифта 8;
  • Аналогичные действия выполните для оси категорий.


    • Рисунок 1.17 – Мини-панель

10. На отдельном листе постройте гистограмму, отображающую данные по структуре себестоимости за 4 квартала:

  • Выполните команду Вставка – Диаграмма – Гистограмма с группировкой;
  • Выделите диаграмму и на вкладке Конструктор нажмите Выбрать данные;
  • Выберите диапазон данных для диаграммы A5:E8;
  • Проверьте, чтобы Квартальные показатели находились на Оси категорий, если они не находятся на оси категорий то нажмите кнопку ;
  • Выполните щелчок ЛКМ по кнопке ОК;

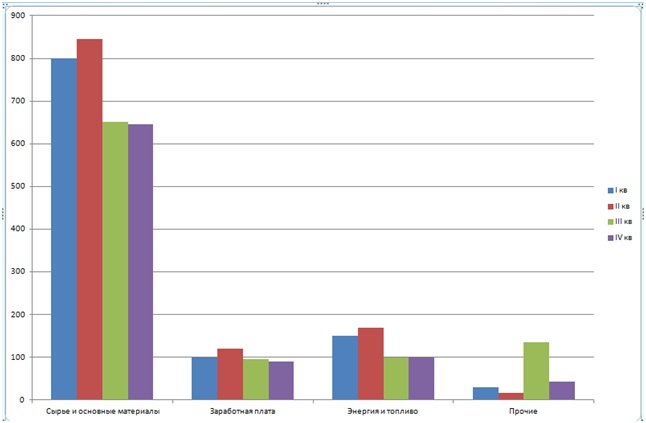

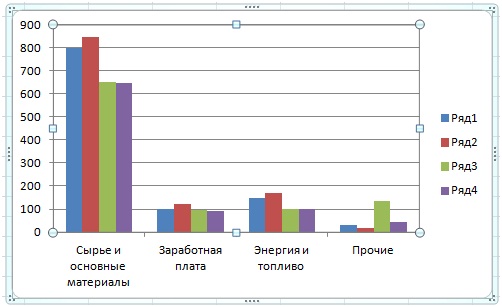

    • Рисунок 1.18 – Гистограмма с группировкой

  • Выделите легенду и на вкладке Конструктор нажмите Выбрать данные;

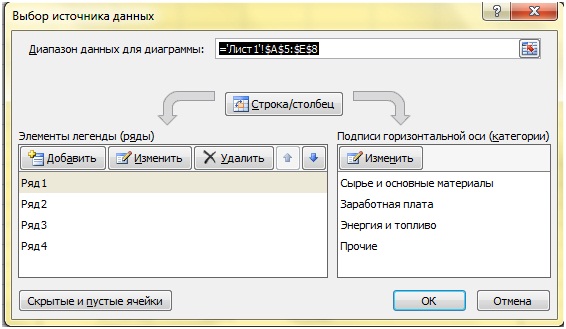

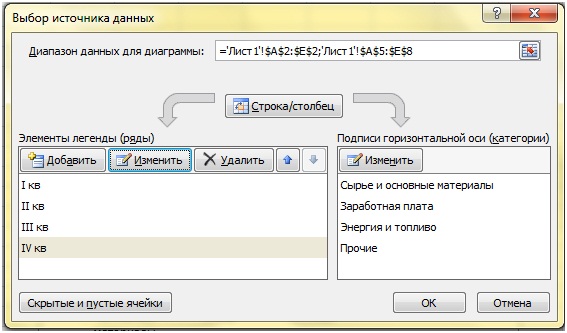

    • Рисунок 1.19 – Выбор источника данных

  • Измените имя рядов: выбрав ряд, нажмите кнопку Изменить, а затем в имени ряда выбрать соответствующие ячейки;

Рисунок 1.20 – Изменение имен рядов
  • Выполните щелчок ЛКМ по кнопке ОК;
  • Выполните команду Конструктор – Переместить диаграмму – На отдельном листе;
  • Выполните щелчок ЛКМ по кнопке ОК.


    • Рисунок 1.21 – Измененная гистограмма

11. Измените параметры построенной диаграммы:

  • Выполните операцию Макет – Название диаграммы – Над диаграммой;
  • Ведите название диаграммы – Квартальные данные за 2008 год;
  • Выполните операцию Макет – Подписи данных – Дополнительные параметры подписи данных;
  • На вкладке параметры подписи поставьте флажок Значения. Затем зайдите в Число и поставьте денежный формат;
  • Щелчком ЛКМ нажмите кнопку Закрыть. Отредактируйте размер диаграммы, чтобы не было наложения данных

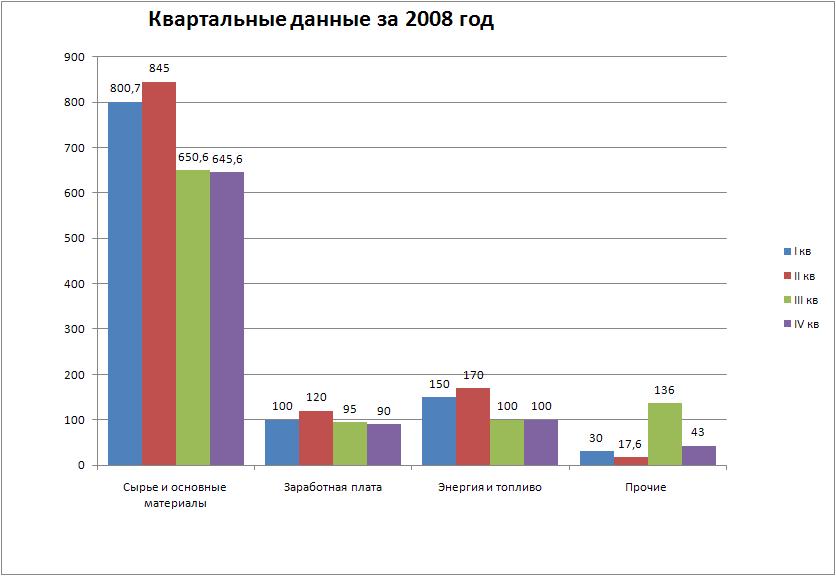

    • Рисунок 1.22 – Исходная гистограмма

12. Сохраните книгу в свой папке ПР4+Ф.И.О. Например, ПР4+Петрова О.В.
