Практическая работа 4. Построение диаграмм, гистограмм и графиков

Упражнение 1

1. На новом листе создайте таблицу по образцу:

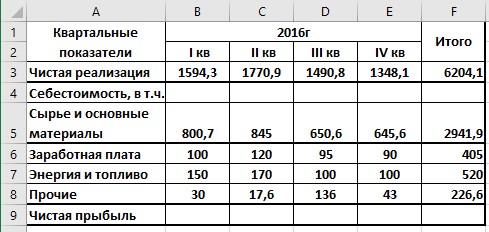

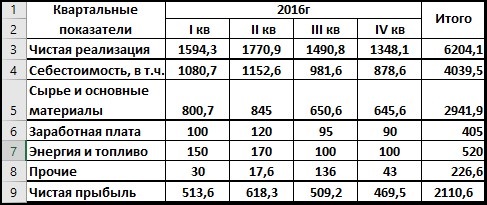

Рисунок 1.1 – Квартальные показатели

2. Выполните необходимые вычисления.


Рисунок 1.2 – Вычисления

3. На текущем листе постройте трубчатую диаграмму

    •Выделите диапазон ячеек A6:E6;

    •Выполните команду: Вставка – Диаграмма Линейчатая ;

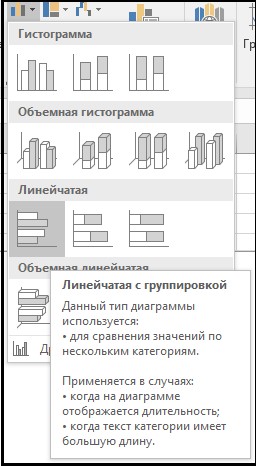

    Рисунок 1.3 – Линейчатая диаграмма

    •Выделите диаграмму и на вкладке Макет – Оси – Сетка – уберите вертикальные лини сетки по основной оси;

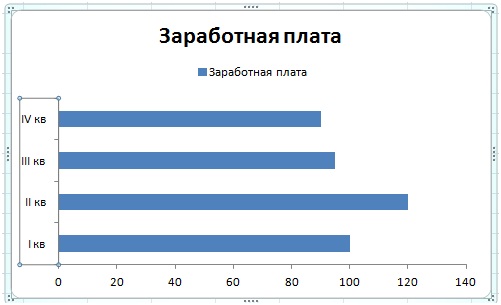

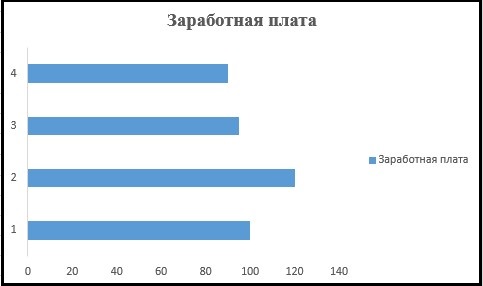

    Рисунок 1.4 – Диаграмма Заработная плата

    •Выделите вертикальную ось категорий;

    •Щелчком ПКМ вызовите контекстное меню – Выбрать данные;

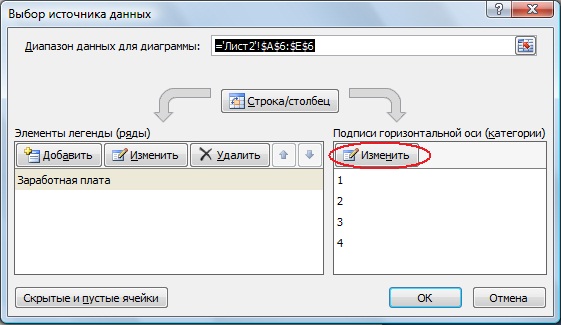

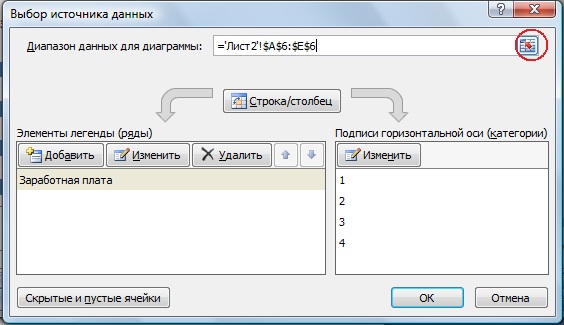

    Рисунок 1.5 – Выбор источника данных

    •В диалоговом окне Выбор источника данных нажать кнопку Изменить, которая находится справа;

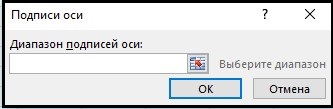

    Рисунок 1.6 – Подписи оси

    •Выбрать диапазон ячеек B2:E2;

    •Щелчком ЛКМ нажать ОК;



Рисунок 1.7 – Изменение подписей горизонтальных осей

    •На вкладке Макет выберите Легенда и расположите ее сверху;


Рисунок 1.8 – Измененная диаграмма

    •Выделите диграмму и на вкладке Конструктор щелкните на кнопку  и укажите местоположение диаграммы – на имеющемся листе.

    •Выполните щелчок ЛКМ по кнопке ОК.

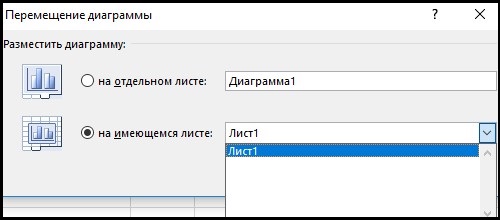

Рисунок 1.9 – Перемещение диаграммы

4. Сохраните документ.
5. Добавьте на диаграмму данные по затратам на Энергию и топливо:

    •Выделите объект Диаграмма;

    •На вкладке Конструктор нажмите кнопку Выбрать данные;

    •Нажмите на кнопку и выделите диапазон ячеек A6:E7;

Рисунок 1.10 – Добавление данных к диаграмме

  • Выполните щелчок ЛКМ по кнопке ОК.

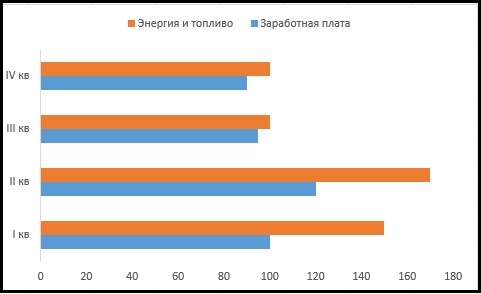

    • Рисунок 1.11 – Измененная диаграмма

6. На оси значений установите максимальное – 300, цену основных делений – 25:

    •Выполните двойной щелчок ЛКМ по оси значений диаграммы;

    •Щелчком ПКМ вызовите контекстное меню и выберите формат оси;

    •На вкладке Параметры оси установите максимальное значение – 300, цену делений – 25;

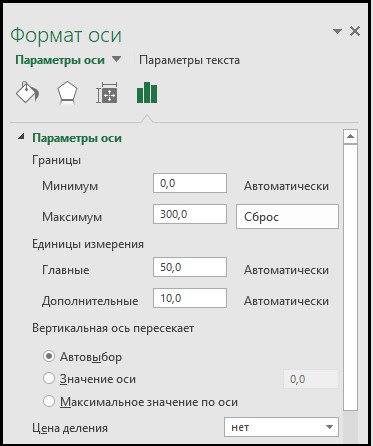

    Рисунок 1.12 – Формат оси

    •Выполните щелчок ЛКМ по кнопке Закрыть.

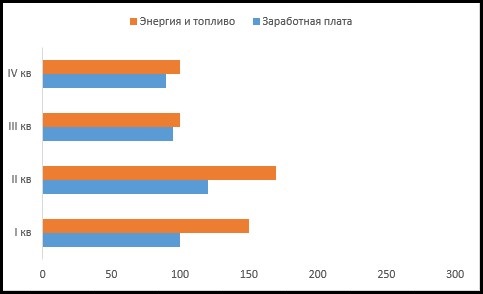

    Рисунок 1.13 – Измененная диаграмма

7. Установите ширину зазора между рядами данных на диаграмме, равной 50:

    •Выполните двойной щелчок по ряду данных области диаграммы;

    •Щелчком ПКМ вызовите контекстное меню и выберите формат ряда данных;

    •На вкладке Параметры ряда установите Боковой зазор 50%;

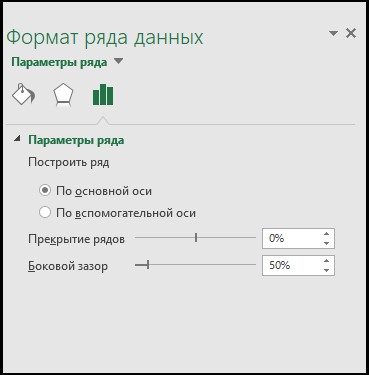

    Рисунок 1.14 – Формат ряда данных

    •Выполните щелчок ЛКМ по кнопке Закрыть.


    Рисунок 1.15 – Измененная диаграмма

8. Установите порядок рядов на диаграмме – Заработная плата – Энергия и топливо:

    •Выполните двойной щелчок ЛКМ по области построения диаграммы;

    •Щелчком ПКМ вызовите контекстное меню – Выбрать данные;

    •Выберите ряд Заработная плата и нажмите на кнопочку ;

    •Выполните щелчок ЛКМ по кнопке ОК.


    Рисунок 1.16 – Изменение порядка рядов диаграммы

9. Установите размер (кегль) шрифта подписей осей равным 8:

    •Выполните щелчок ЛКМ по оси значений;

    •Выполните щелчок ПКМ и в мини-панели выберите размер шрифта 8;

    •Аналогичные действия выполните для оси категорий.


    Рисунок 1.17 – Мини-панель

10. На отдельном листе постройте гистограмму, отображающую данные по структуре себестоимости за 4 квартала:

    •Выполните команду Вставка – Диаграмма – Гистограмма с группировкой;

    •Выделите диаграмму и на вкладке Конструктор нажмите Выбрать данные;

    •Выберите диапазон данных для диаграммы A5:E8;

    •Проверьте, чтобы Квартальные показатели находились на Оси категорий, если они не находятся на оси категорий то нажмите кнопку ;

    •Выполните щелчок ЛКМ по кнопке ОК;


    Рисунок 1.18 – Гистограмма с группировкой

    •Выделите легенду и на вкладке Конструктор нажмите Выбрать данные;

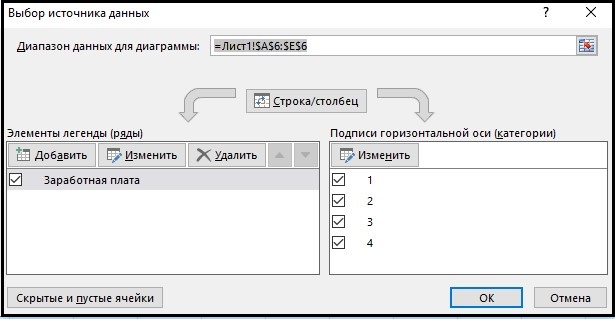

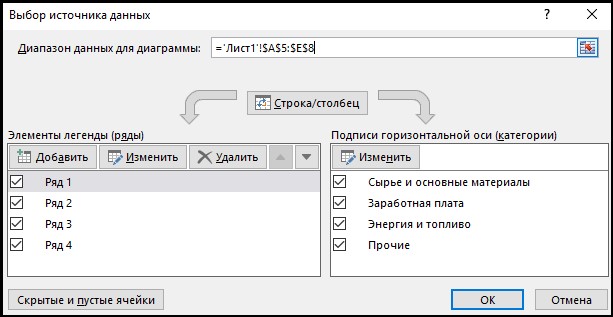

    Рисунок 1.19 – Выбор источника данных

    •Измените имя рядов: выбрав ряд, нажмите кнопку Изменить, а затем в имени ряда выбрать соответствующие ячейки;


Рисунок 1.20 – Изменение имен рядов

    •Выполните щелчок ЛКМ по кнопке ОК;

    •Выполните команду Конструктор – Переместить диаграмму – На отдельном листе;

    •Выполните щелчок ЛКМ по кнопке ОК.


    Рисунок 1.21 – Измененная гистограмма

11. Измените параметры построенной диаграммы:

    •Выполните операцию Макет – Название диаграммы – Над диаграммой;

    •Ведите название диаграммы – Квартальные данные за 2008 год;

    •Выполните операцию Макет – Подписи данных – Дополнительные параметры подписи данных;

    •На вкладке параметры подписи поставьте флажок Значения. Затем зайдите в Число и поставьте денежный формат;

    •Щелчком ЛКМ нажмите кнопку Закрыть. Отредактируйте размер диаграммы, чтобы не было наложения данных

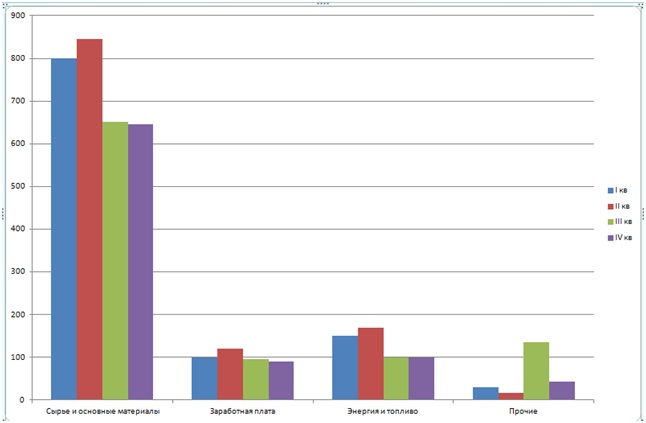

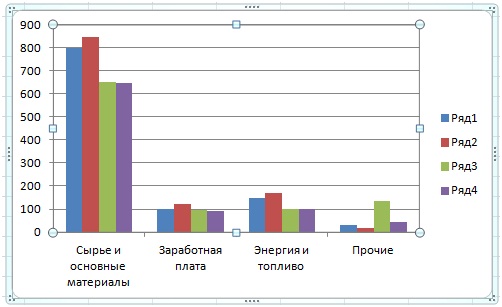

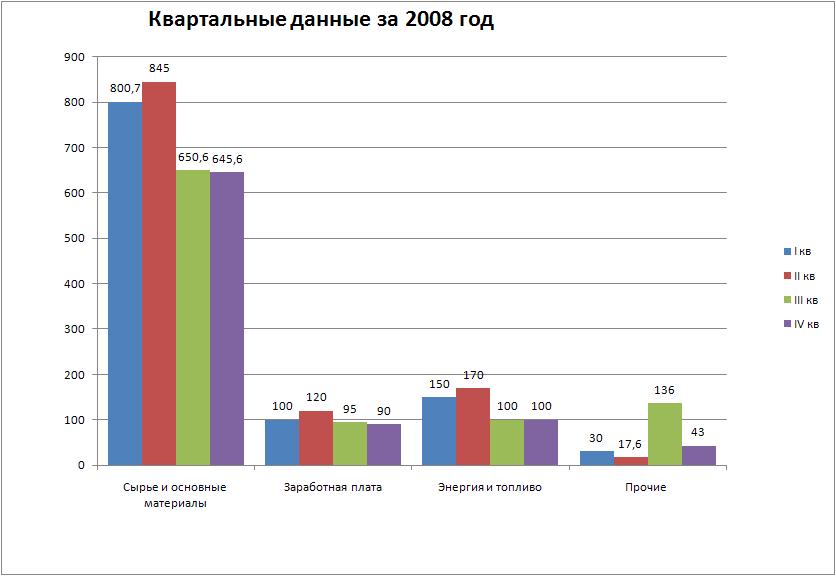

    Рисунок 1.22 – Исходная гистограмма

12. Сохраните книгу в свой папке ПР4+Ф.И.О. Например, ПР4+Петрова О.В.
