Тема 4. Прокладка сетевого кабеля

     4.1. Прокладываем сетевой кабель

     Перед тем как идти и покупать витую пару, нужно определиться, сколько её нужно, где и как она будет пролегать. Необходимо отмерить, хотя бы примерно, расстояние между компьютерами будущей сети, причем нужно учитывать все изгибы комнат, коридоров, и т.д. При этом очень пригодится рулетка. Нужно определиться, где и как будет располагаться Коммутатор, его нужно располагать таким образом, чтобы он находился на минимально возможном расстоянии от наибольшего числа машин. При этом витую пару удобнее и дешевле покупать бухтой по 150-300 метров, разумеется, если вам требуется столько кабеля.

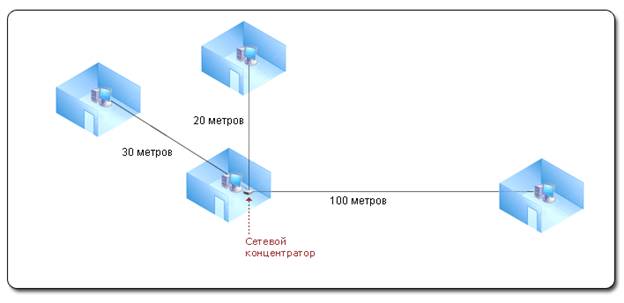

Рисунок 4.1. Прокладка сетевого кабеля

     Наиболее удачное расположение коммутатора исходя из расстояния между членами сети (смотри рисунок 4.1.).

     4.2. Сеть в пределах квартиры

     Это отнюдь не такая простая задача, как кажется на первый взгляд. Хорошо, если сетевой кабель проложен прямо в окно комнаты, где стоит компьютер, а если нет? Или если нужно подключить несколько компьютеров в разных комнатах?

     Кабель слишком толстый, чтобы просто незаметно проложить его по углам или спрятать под ковром, хорошим решением будет протянуть кабель под плинтусом. По стандартам, изгиб не должен быть меньше 5-8 диаметров толщины самой витой пары, не стоит на кабель наступать, или ставить какие-либо тяжёлые предметы. Самое значительное препятствие при прокладке витой пары по квартире - двери. Витая пара очень не любит, когда её гнут, особенно регулярно. Также кабель быстро выйдет из строя, если его будут пережимать, поэтому приходится сверлить стены или косяки. Если это невозможно, то сверлом можно сделать желоб в пороге, чтобы дверь не перетёрла кабель, однако это весьма неэстетично. Хорошо подходят для проводки витой пары пластиковые коробы для укладки проводов.

Рисунок 4.2. Скоба для кабеля

     Для фиксации кабеля используйте крепежи, их легко приобрести в любом магазине радиодеталей (смотри рисунок 4.2.).

     Иногда по технологическим отверстиям для укладки электропроводки в панельных домах можно протянуть провод сквозь стены, но чаще требуется сверлить. Обычная дрель мало пригодна для таких задач, нужно победитовое сверло, много времени и усилий. Для этих целей лучше использовать перфоратор, его можно одолжить\приобрести или воспользоваться услугами какой-либо строительной компании в вашем городе.

          Совет: На небольших расстояниях (10-20 метров) можно использовать тонкий 4-жильный телефонный кабель.

     4.3. Прокладываем сеть на большие расстояния

     Устойчивая связь при использовании витой пары на скорости 100 Мбит сохраняется на расстоянии до 100 метров, 10 мегабит до 500.
Качественное сетевое оборудование от Intel и 3COM позволят увеличить длину отрезка ещё на 30-50 метров.

     Если в качестве сетевого проводника применять кабель полевой П-296 или аналогичный, дальность устойчивого может достигать 500 метров на скорости около 80 Мбит, и около 700 метров - 10 Мб.

     Перед монтажом кабеля можно провести тестирование отрезка нестандартной длины, для этого просто соедините два стоящих рядом компьютера тем самым кабелем, что будете протягивать, и прогоните набор стандартных тестов. Таким образом, можно заранее определить характеристики будущей ветки сети до непосредственной проводки, это сэкономит много сил и средств. Конечно, нужно помнить, что кабель, мирно покоящийся у вас дома, не совсем то же самое, что тот же кабель, натянутый на тросе. Данный тест не учитывает электромагнитные помехи, и другие внешние факторы. Поэтому его результаты можно рассматривать только как ориентировочные.

     Если же требуется проложить отрезок сети большей длины, например, для объединения 2 сетей в одну или подключения к удалённому, но чем-либо ценному компьютеру (например с выделенным каналом в Интернет), тогда можно установить коммутатор, чтобы он выступал в роли усилителя сигнала. Таким образом, длина отрезка увеличивается вдвое, при установке двух коммутаторов - втрое. Более наглядно топологию такой сети вы сможете увидеть на схеме (смотри рисунок 4.3.).

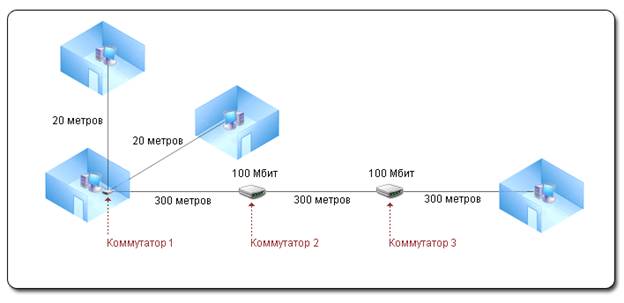

Рисунок 4.3. Сеть на большие расстояния
