Тема 5. Обжим сетевого кабеля

     5.1. Обжимаем витую пару

     Многие считают, что это самый сложный этап прокладки сети, поскольку проводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т.д. На самом деле все довольно просто. Для обжима витой пары вам потребуются специальные клещи (смотри рисунок 5.1.) и пара коннекторов RJ-45 (смотри рисунок 5.2.).

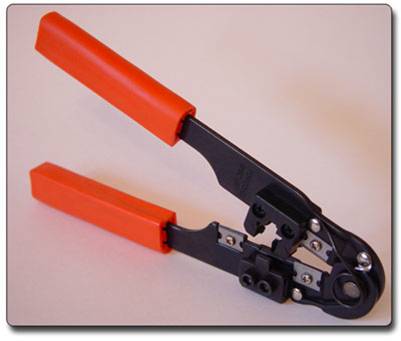

Рисунок 5.1. Обжимной инструмент RJ-45


Рисунок 5.2. Коннекторы RJ-45

     Последовательность действий при обжиме:
     1. Аккуратно обрежьте конец кабеля, при этом лучше всего пользоваться резаком, встроенным в обжимной инструмент.
     2. Снимите с кабеля изоляцию. Можно использовать специальный нож для зачистки изоляции витой пары (смотри рисунок 5.3.), его лезвие выступает ровно на толщину изоляции, так вы не повредите проводники. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.

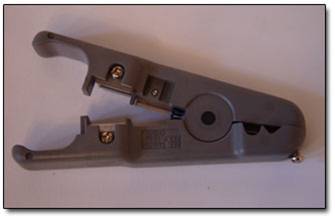

Рисунок 5.3. Нож для зачистки изоляции витой пары.

     3. Разведите и расплетите проводки, выровняйте их в один ряд, при этом соблюдая цветовую последовательность.
     4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра.
     5. Вставляйте проводники в разъем RJ-45
     6. Проверьте, правильно ли вы расположили проводки
     7. Убедитесь все ли провода полностью вошли в разъем и уперлись в его переднюю стенку.
     8. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

     Совет: С помощью некоторых обжимных инструментов RJ-45 можно обжимать и телефонные RJ-12 разъемы.

     5.2. Цветовая последовательность проводников

     Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

     5.2.1. Сетевая карта <> Коммутатор по стандарту: T568A
     При такой раскладке информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый (смотри рисунок 5.4.).

Рисунок 5.4. Стандарт Т568А

     5.2.2. Сетевая карта <> Коммутатор по стандарту: T568B
     При такой раскладке информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый (смотри рисунок 5.5.).

Рисунок 5.5. Стандарт Т568В

     5.2.3. Сетевая карта <> Сетевая карта (Кроссовер кабель )
     Обжатая таким образом (смотри рисунок 5.6.), витая пара может вам понадобиться в 2 случаях:
     1. Для соединения 2 компьютеров без коммутатора.
     2. Для соединения 2 или более Hub/Switch

Рисунок 5.6. Кроссовер кабель

     Если у вас нет возможности приобрести или одолжить обжимной инструмент, можно приобрести уже обжатую витую пару: её часто продают отрезками небольшой длины (1-5 метров) в компьютерных фирмах, а затем разрезать и прикрутить\припаять к концам вашего сетевого кабеля. Для этого вам потребуются ножницы и изолента.

     5.3. Используем нестандартные проводники для витой пары

     Так как данные при использовании витой пары передаются только по 4 проводкам, то вместо витой пары можно использовать любой 4-жильный провод.

     5.3.1. Используем телефонный провод
     Это может быть удобно при прокладке сети на небольшие расстояния по квартире, так как тонкий телефонный провод прокладывать гораздо проще, чем витую пару. Разумеется, поскольку провод не экранирован, а пары проводов не перекручены между собой, расстояние устойчивой связи падает до 15-30 метров. Кроме телефонного кабеля вы можете использовать любой 4 жильный провод, и даже строить сеть на небольших расстояниях вообще без витой пары. Скорость и качество работы сети может сильно варьироваться. Все зависит от качества провода и его длины.

     5.3.2. Схема обжима 4 жильного провода
     Сетевая карта <> Коммутатор

(смотри рисунок 5.7.)

Рисунок 5.7. Жильный провод сетевая карта <> Коммутатор

     5.3.3. Сетевая карта <> Сетевая карта (Кроссовер кабель) (смотри рисунок 5.8.)

Рисунок 5.8. жильный провод кроссовер кабель

     5.4. Сеть на 2 компьютера

     Это наиболее простой и дешевый вариант. Для объединения двух компьютеров вам не нужен Switch:

    а) 2 Сетевые карты

    б) Витая пара

    в) 2 коннектора RJ-45

     Вся сложность в установке связи между 2 сетевыми картами заключается в особой последовательности контактов при обжиме витой пары. Здесь нужно строго следовать стандарту, иначе сеть просто не будет работать (смотри рисунок 5.9.).

Рисунок 5.9. Кроссовер кабель для соединения 2 компьютеров.

     Сеть на два компьютера имеет смысл делать, если вы нашли только одного соседа для создания домашней ЛВС, если у вас в квартире есть второй компьютер, или для обмена данными с ноутбуком. Разумеется, если потом к вашей сети на двоих, захочет подключиться кто-либо ещё, вам придётся приобрести Switch и заново обжать сетевые кабели.
