Тема 8. Роутер для домашней ЛВС

      8.1. Роутер

      Роутер или маршрутизатор - это аппаратно-программный комплекс, который выступает посредником для связи двух различных сегментов сети. С помощью роутеров можно объединять сети с различными настройками и сетевыми интерфейсами (смотри рисунок 8.1.). В качестве роутера может выступать компьютер с несколькими сетевыми адаптерами или специализированное устройство

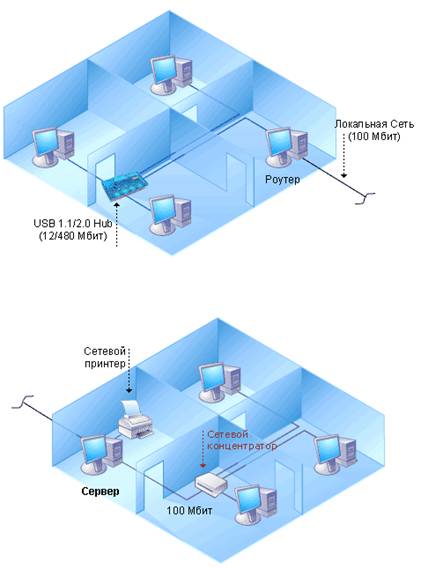

Рисунок 8.1. Роутер в ЛВС

      Примеры Роутеров:
Lan<>Lan
Lan<>FireWire
Lan<>USB-Lan
Lan<>Wi-Fi

      8.2. Подключение типа мост

      Если просто собрать компьютер с двумя сетевыми картами и подключить его к двум разным сетям, то этот компьютер будет видеть все удаленные системы, а все члены сетей увидят в сетевом окружение роутер, но не более того. Чтобы компьютеры разных сегментов видели друг друга, необходимо создать сетевой мост .

      Создание сетевого моста поддерживают Windows NT\2000\2003\XP
Для этого зайдите: "Пуск">"Настройка">"Панель Управления">"Сетевые подключения"
      Выделите сетевые подключения, которые вы хотите скоммутировать, и кликните на них правой кнопкой мыши, выбрав в контекстном меню "Подключение типа мост" (смотри рисунок 8.2.).

Рисунок 8.2. Подключение типа мост

      Появится новое соединение "Сетевой мост".

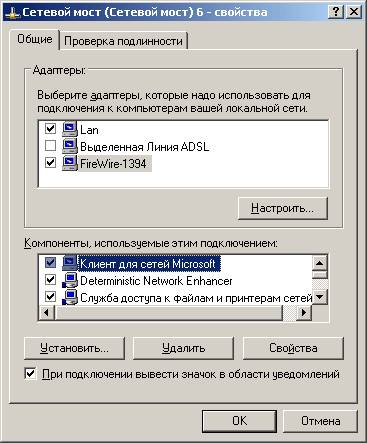

Рисунок 8.3. Сетевой мост - свойства

      Сетевой мост не будет работать, если хотя бы у одного из соединений, входящих в него, будет включена служба "Автоматического назначения IP-адресов". По возможности лучше, чтобы IP адреса разных сегментов сети не пересекались. Мост может быть только один, но при этом он может включать в себя неограниченное количество сетевых интерфейсов. До тех пор, пока существует сетевой мост, изменение каких либо параметров сети невозможно, если это по каким либо причинам требуется, сетевой мост нужно удалить, внести исправления, а затем вновь его создать.

      Совет: По возможности стоит объединять функции сервера и роутера, тогда вам потребуется только один компьютер вместо двух. К сожалению это не всегда возможно топологически.
