Тема 5. Периферийное оборудование

5.4 Устройства обмена данными

5.4.1 Модем

Устройство, предназначенное для обмена информацией между удаленными компьютерами по каналам связи (смотри рисунок 5.4.1), принято называть модемом (МОдулятор + ДЕ- Модулятор). При этом под каналом связи понимают физические линии (проводные, оптоволоконные, кабельные, радиочастотные), способ их использования (коммутируемые и выделенные) и способ передачи данных (цифровые или аналоговые сигналы). В зависимости от типа канала связи устройства приема-передачи подразделяют на радиомодемы, кабельные модемы и прочие. Наиболее широкое применение нашли модемы, ориентированные на подключение к коммутируемым телефонным каналам связи.

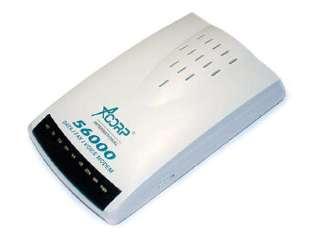

Рисунок 5.4.1 – Модем ACORP M-56EMSF

Цифровые данные, поступающие в модем из компьютера, преобразуются в нем путем модуляции (по амплитуде, частоте, фазе) в соответствии с избранным стандартом (протоколом) и направляются в телефонную линию. Модем-приемник, понимающий данный протокол, осуществляет обратное преобразование (демодуляцию) и пересылает восстановленные цифровые данные в свой компьютер (смотри рисунок 5.4.2). Таким образом обеспечивается удаленная связь между компьютерами и обмен данными между ними.

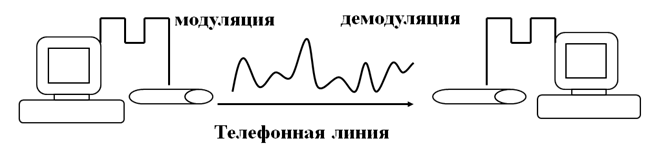

Рисунок 5.4.2 – Преобразование информации в модеме

К основным потребительским параметрам модемов относятся:

• производительность (бит/с);

• поддерживаемые протоколы связи и коррекции ошибок;

• шинный интерфейс, если модем внутренний (ISA или PCI).

От производительности модема зависит объем данных, передаваемых в единицу времени. От поддерживаемых протоколов зависит эффективность взаимодействия данного модема с сопредельными модемами (вероятность того, что они вступят во взаимодействие друг с другом при оптимальных настройках). От шинного интерфейса в настоящее время пока зависит только простота установки и настройки модема (в дальнейшем при общем совершенствовании каналов связи шинный интерфейс начнет оказывать влияние и на производительность).

Рисунок 5.4.3 – Модем билайн 3G
