Тема 6. Графический объект Microsoft Office Word 2013

      Документ Microsoft Office Word 2007 может содержать различные графические объекты: рисунки из графических файлов и рисунки из коллекции клипов Microsoft Office, организационные и обычные диаграммы. В некоторой степени к графическим объектам можно отнести также надписи и объекты WordArt. Наконец, средствами Microsoft Office Word 2007 можно создавать несложные рисунки.
      Для вставки в документ графических объектов используют элементы группы «Иллюстрации» и некоторые элементы группы «Текст» вкладки «Вставка».
      Для работы с рисунками из графических файлов и коллекции клипов в Microsoft Office Word 2013 применяют контекстную вкладку «Формат» группы вкладок «Работа с рисунками». Эта вкладка автоматически отображается при выделении рисунка. Для выделения рисунка следует щелкнуть по нему мышью. Признаком выделения являются маркеры рисунка (рисунок 6.1).

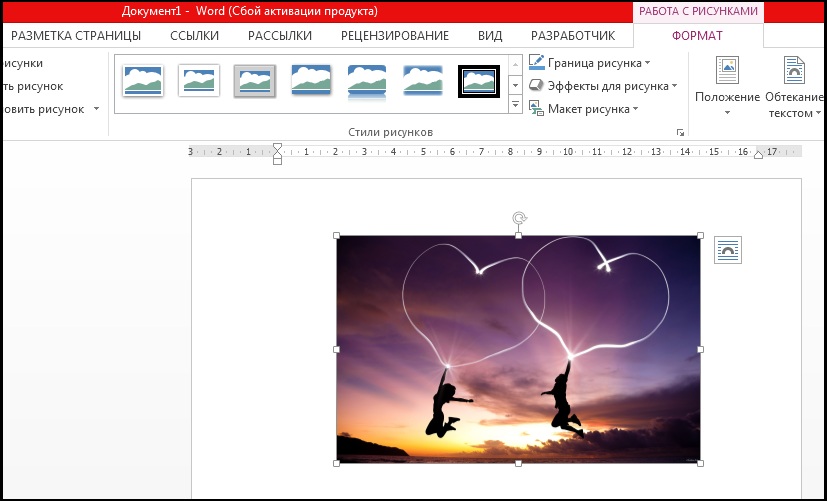

Рисунок 6.1 – Форматирование рисунка

      Для удаления рисунка достаточно выделить его и нажать клавишу Delete.

      6.1 Вставка рисунков

      Microsoft Office Word 2013 позволяет вставлять в документ рисунки из графических файлов всех основных графических форматов: .jpeg, .bmp, .gif, .tiff и др.
      1. Установите курсор туда, где будет находиться вставляемый рисунок. При необходимости потом рисунок можно будет переместить в другое место.
      2. Нажмите кнопку Рисунок во вкладке Вставка.
      3. В окне Вставка рисунка перейдите в папку с нужным графическим файлом.
      4. Дважды щелкните по значку файла рисунка или выделите значок и нажмите кнопку «Вставить» (рисунок 6.2).

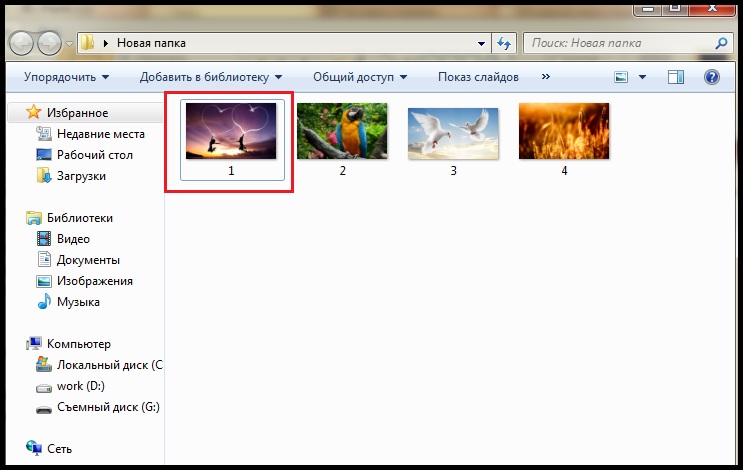

Рисунок 6.2 – Выбор файла вставляемого рисунка

           6.2 Изменение положения рисунка в документе

      6.2.1 Изменение режима обтекания

      Первоначально рисунок вставляется непосредственно в текст документа как встроенный объект без обтекания текстом.
      Для того чтобы рисунок можно было свободно перемещать в документе, следует установить для него один из режимов обтекания текстом.
      1. Выделите рисунок.
      2. Щелкните по кнопке «Обтекание текстом» в группе «Упорядочить» вкладки «Формат».
      3. В появившемся меню (рисунок 6.3) выберите один из вариантов обтекания.

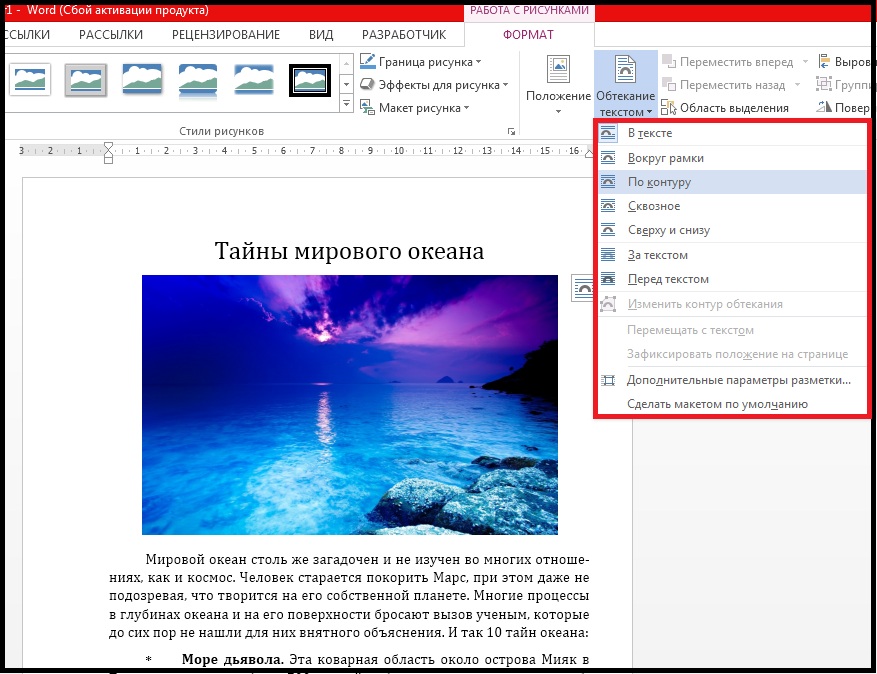

Рисунок 6.3 – Изменение режима обтекания рисунка

      Для рисунка можно выбрать один из стилей обтекания: «Вокруг рамки», «По контуру», «За текстом», «Перед текстом» (рисунок 6.4) или другой.

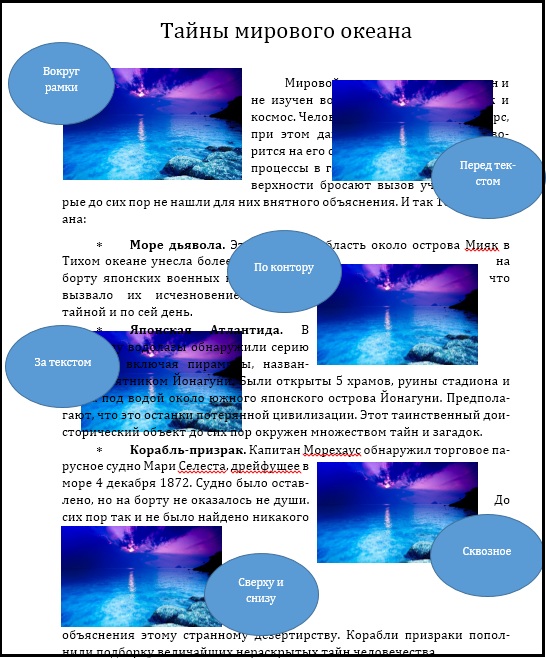

Рисунок 6.4 – Режимы обтекания рисунка

      6.2.2 Перемещение рисунка

      Рисунки, оформленные в режиме обтекания текстом, можно перетаскивать мышью.
      1. Наведите указатель мыши на любую часть рисунка, кроме маркеров, так, чтобы около него отобразилась четырехнаправленная стрелка.

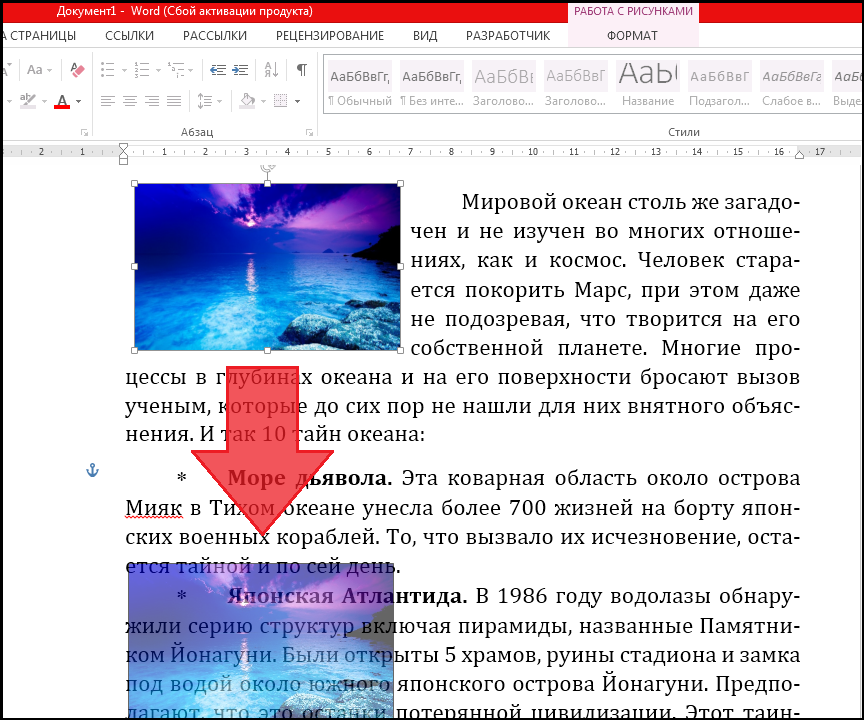

      2. Нажмите на левую кнопку мыши и перетащите рисунок. В процессе перетаскивания рисунок будет отображаться в бледных тонах (рисунок 6.5).

Рисунок 6.5 – Перемещение рисунка

      Чтобы рисунок перемещался строго по горизонтали или по вертикали, во время его перетаскивания удерживайте нажатой клавишу Shift.

      6.2.3 Размещение рисунка на странице

      Можно задать точное положение рисунка на странице.
      1. Выделите рисунок.
      2. 1ЩЛКМ по кнопке «Положение» в группе «Упорядочить» вкладки «Формат».
      3. В появившейся галерее (рисунок 6.6) выберите один из вариантов расположения. При наведении указателя мыши на выбираемый вариант расположения срабатывает функция предпросмотра, и рисунок отображается в указанном месте документа.

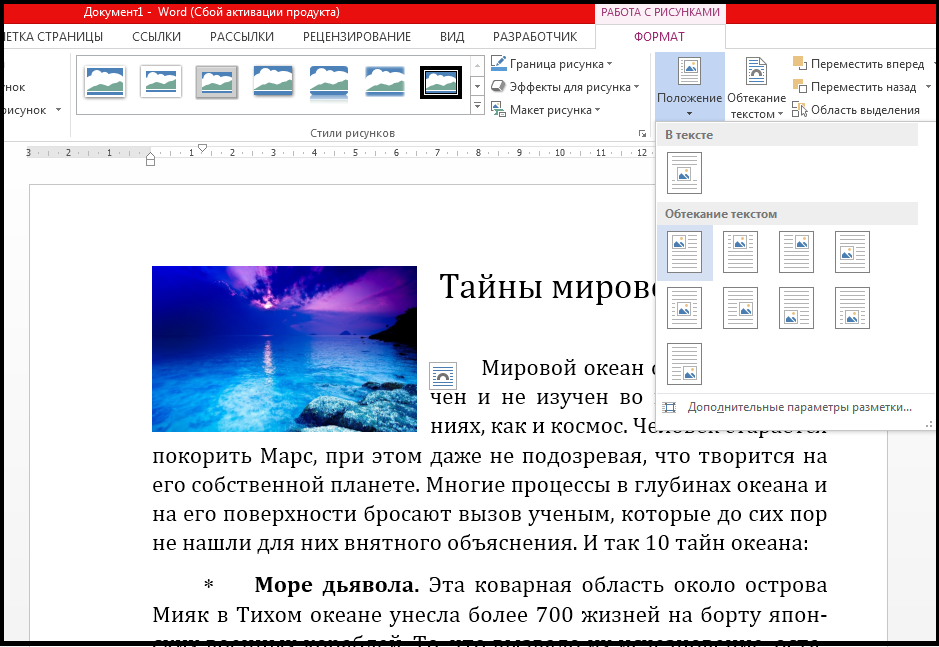

Рисунок 6.6 – Выбор расположения рисунка

      Для более точного расположения рисунка и настройки параметров обтекания текстом в галерее кнопки «Положение» следует выбрать команду «Дополнительные параметры разметки».
      Во вкладке Положение рисунка окна «Дополнительная разметка» (рисунок 6.7) можно выбрать выравнивание рисунка или настроить положение рисунка на странице относительно элементов документа: краев страницы, полей, колонок текста и т.д.

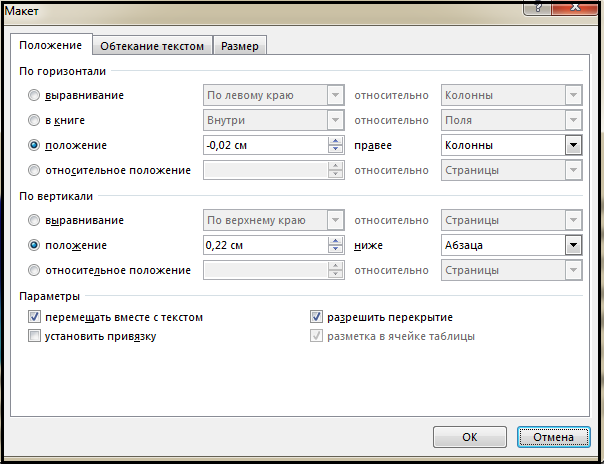

Рисунок 6.7 – Уточнение расположения рисунка

      Во вкладке Обтекание текстом окна «Дополнительная размет-ка» (рисунок 6.8) можно выбрать особенности расположения текста относительно рисунка и изменить расстояние от рисунка до обтекающего текста.

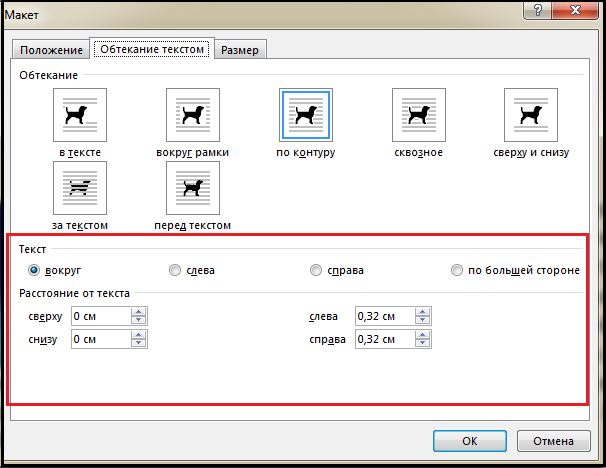

Рисунок 6.8 – Настройка параметров обтекания текстом

      6.3 Изменение размера рисунка

      6.4.1 Точная настройка параметров рисунка

      Можно точно настроить размер рисунка и размер изображения, а также угол поворота рисунка.p>
      1. Выделите рисунок.
      2.Во вкладке Формат щелкните по кнопке группы Размер. Если кнопка не отображается, щелкните по стрелке кнопки Размер. При работе в других вкладках можно щелкнуть по рисунку правой кнопкой мыши и в контекстном меню выбрать команду Размер.
      3. Во вкладке «Размер» окна «Размер» (рисунок 6.9) уста-новите требуемые параметры.

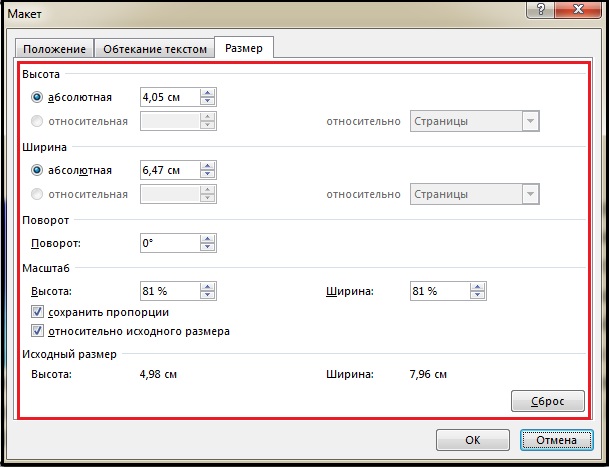

Рисунок 6.9 – Точная настройка параметров рисунка

      Для восстановления исходных параметров рисунка во вкладке «Размер» окна «Размер» следует нажать кнопку «Сброс».

      6.5 Настройка изображения рисунка

      Настройка яркости и контрастности
      Яркость и контрастность изображения настраивается элементами группы «Изменить» вкладки «Формат».
      1. Выделите рисунок.
      2. Щелкните по кнопке «Коррекция» ( Контрастность ) в группе «Изменение» вкладки «Формат».
      3. В появившейся галерее (рисунок 6.10) выберите один из вариантов яркости (контрастности). При наведении указателя мыши на выбираемый вариант срабатывает функция предпросмотра, и рисунок отображается с выбранными параметрами.

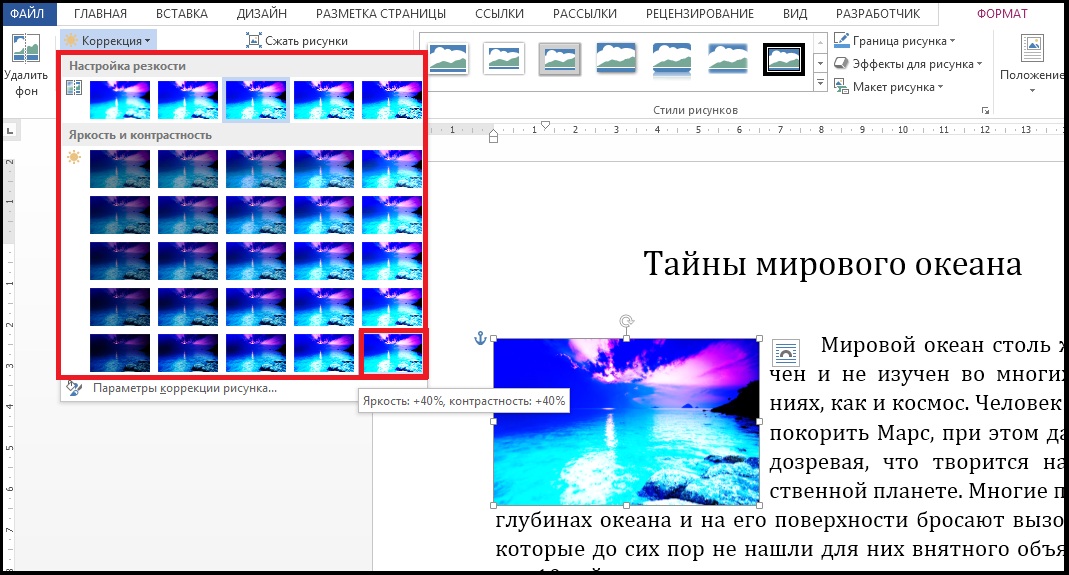

Рисунок 6.10 – Настройка яркости рисунка

      Для точной настройки параметров яркости и контрастности следует в галерее яркости  или контрастности выбрать команду «Параметры настройки рисунка». В разделе «Рисунок» окна «Формат рисунка» можно установить требуемые значения (рисунок 6.11).

Рисунок 6.11 – Точная настройка яркости и контрастности

      6.5.1 Настройка цветов

      Можно изменить цвет рисунка.
      1. Выделите рисунок.
      2. Щелкните по кнопке «Перекрасить» в группе «Изменить» вкладки «Формат».
      3. В появившейся галерее выберите один из вариантов цвето- вого оформления рисунка. При наведении указателя мыши на выбираемый вариант срабатывает функция предпросмотра, и рисунок отображается с выбранными цветами (рисунок 6.12).

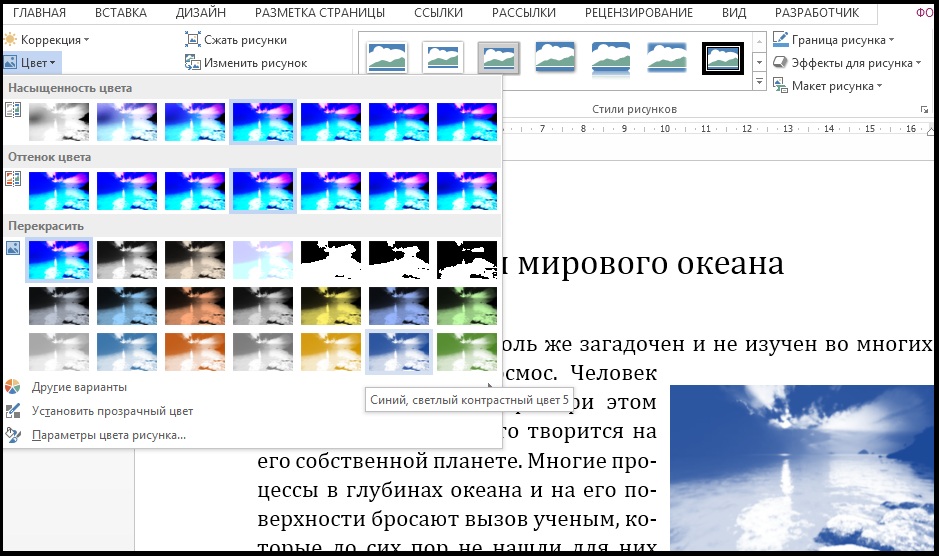

Рисунок 6.12 – Изменение цвета рисунка

      Можно установить отображение рисунка в оттенках серого цвета или сепии, осветлить рисунок для использования его в качестве подложки текста, можно выбрать один из темных или светлых вариантов.
      Цвет темных и светлых вариантов определяется выбранной темой документа и будет автоматически изменяться при выборе другой темы.
      Для возвращения к исходным цветам в галерее следует выбрать вариант «Без перекраски».

      6.6 Оформление рисунка

      6.6.1 Установка рамки

      Рамка устанавливается одинаково для всех рисунков, независимо от режима обтекания.
      1. Выделите рисунок.
      2. Щелкните по кнопке «Граница рисунка» в группе «Стили рисунков» вкладки «Формат».
      3. В появившейся галерее выберите цвет линии.
      4. Щелкните еще раз по кнопке «Граница рисунка», выберите команду «Толщина» и в подчиненной галерее выберите толщину линии. При необходимости щелкните еще раз по кнопке «Граница рисунка», выберите команду «Штрихи» и в подчиненной галерее выберите тип штриховой линии.
      5. При работе с галереей границ действует функция предпросмотра, и при наведении указателя мыши на выбираемый вариант рисунок отображается с выбранными параметрами рамки (рисунок 6.13).

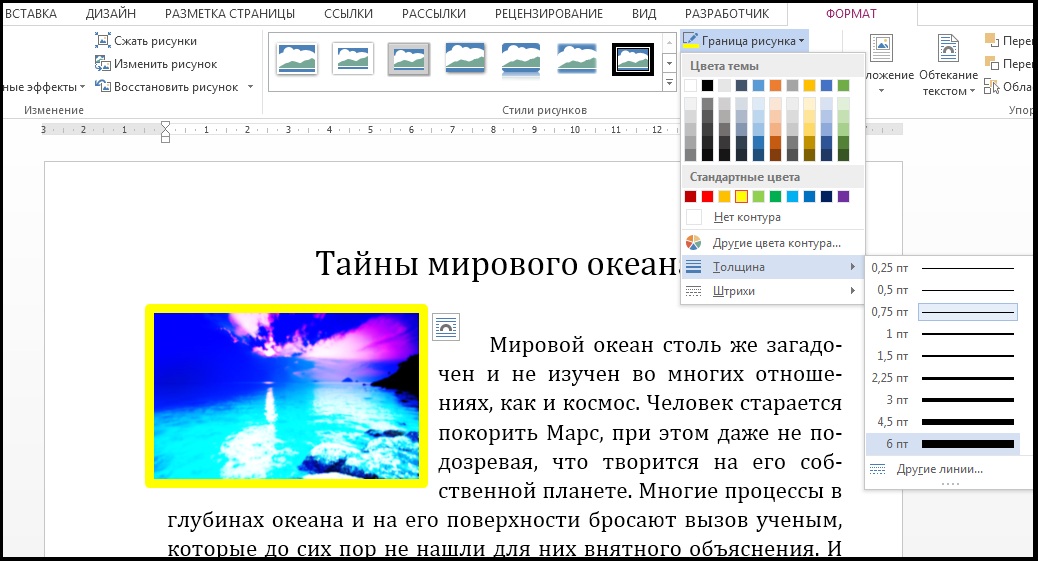

Рисунок 6.13 – Установка рамки рисунка

      Параметры рамки можно устанавливать в любом порядке.
      Для настройки особых параметров линии рамки в подчиненной галерее команды «Толщина» или «Штрихи» выберите команду «Другие линии». В разделах «Тип линии» и «Цвет линии» окна «Формат рисунка» можно установить требуемые значения (рисунок 6.14).

Рисунок 6.14 – Настройка параметров рамки рисунка

      Для удаления любой рамки следует щелкнуть по кнопке «Граница рисунка» в группе «Стили рисунков» вкладки «Формат» и в появившейся галерее выбрать команду «Нет контура».

      6.6.2 Выбор формы рисунка

      Изменение формы может иметь смысл в основном для рисунков из графических файлов. Например, прямоугольному рисунку можно придать овальную форму.
      1. Выделите рисунок.
      2. 1ЩЛКМ по кнопке «Форма рисунка» в группе «Стили рисунков» вкладки «Формат».
      3. В появившейся галерее выберите форму рисунка. При работе с галереей форм функция предпросмотра не действует (рисунок 6.15).

Рисунок 6.15 – Изменение формы рисунка

      6.6.3 Применение эффектов оформления

      Эффекты оформления изменяют внешний вид рисунка в документе.
      1. Выделите рисунок.
      2. 1ЩЛКМ по кнопке «Эффекты для рисунка» в группе «Изменить» вкладки «Формат».
      3. В появившейся галерее (рисунок 6.16) выберите один из типов Эффектов, а затем в подчиненной галерее — конкретный вариант. При наведении указателя мыши на выбираемый вариант срабатывает функция предпросмотра, и рисунок отображается с выбранным эффектом.

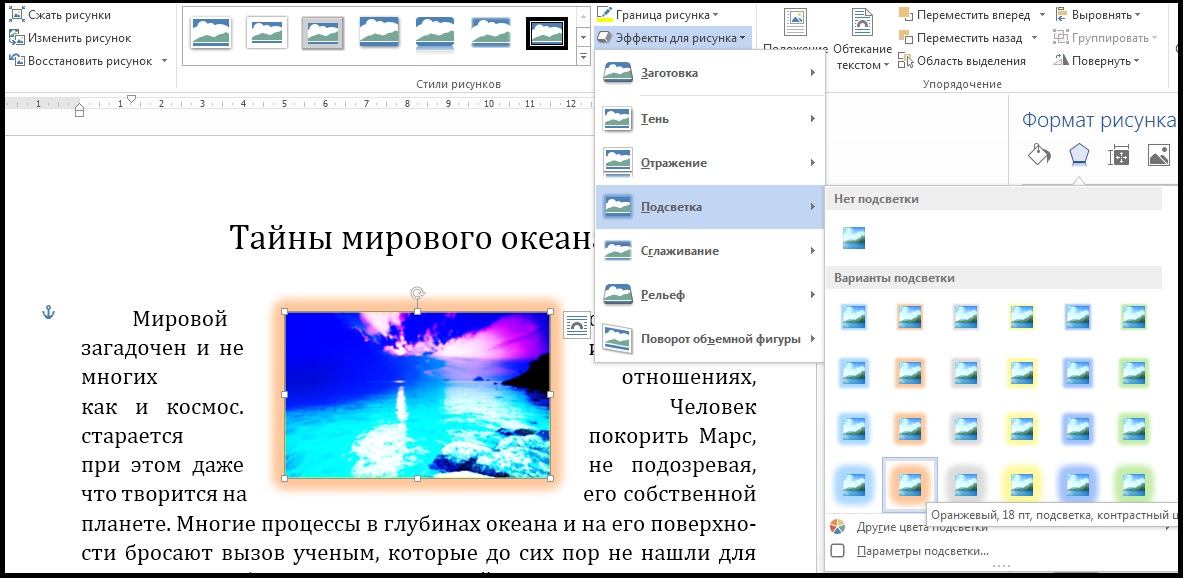

Рисунок 6.16 – Выбор эффекта оформления рисунка

      Можно применять одновременно несколько эффектов. Например, для рисунка в документе выбраны эффекты свечение и отражение.

      6.6.4 Заливка рисунка

      Для рисунков, имеющих прозрачные участки изображения (чаще это рисунки из коллекции клипов) можно установить заливку: изменить цвет фона. Во вкладке Формат нет элемента, который непосредственно устанавливал бы заливку.
      1. 1ЩПКМ по рисунку и в контекстном меню выберите команду «Формат рисунка».

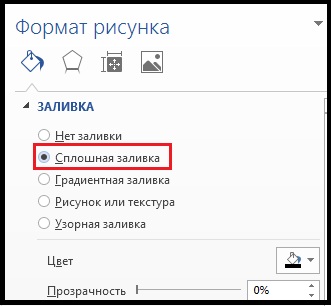

      2. В разделе «Заливка» окна «Формат рисунка» (рисунок 6.17) выберите цвет или способ заливки.

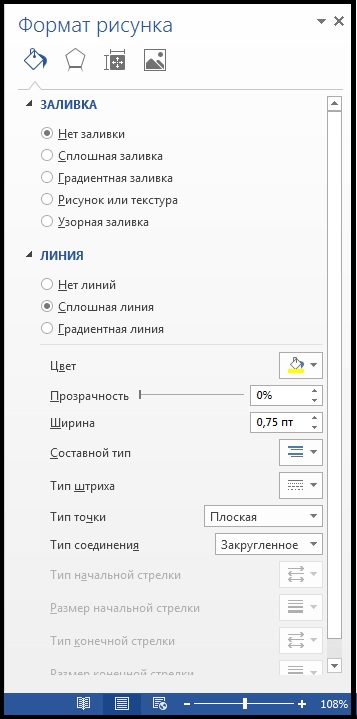

Рисунок 6.17 – Заливка рисунка

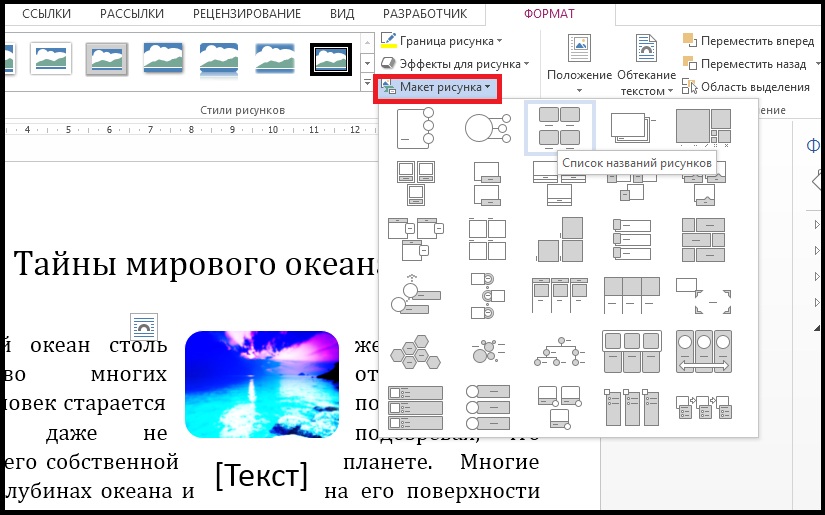

      6.6.5 Выбор стиля рисунка

      При оформлении рисунка можно воспользоваться имеющимися заго-товками (стилями) Microsoft Office Word 2007. Следует иметь в виду, что при выборе стиля отменяются все настроенные ранее параметры рамки рисунка, выбранные формы, эффекты и заливки.
      1. Выделите рисунок.
      2. 1ЩЛКМ по кнопке галереи стилей в группе «Изменить» вкладки  «Формат».
      3. В галерее (рисунок 6.18) выберите один из вариантов оформления рисунка. При наведении указателя мыши на выбираемый вариант срабатывает функция предпросмотра, и рисунок отображается в выбранном стиле.

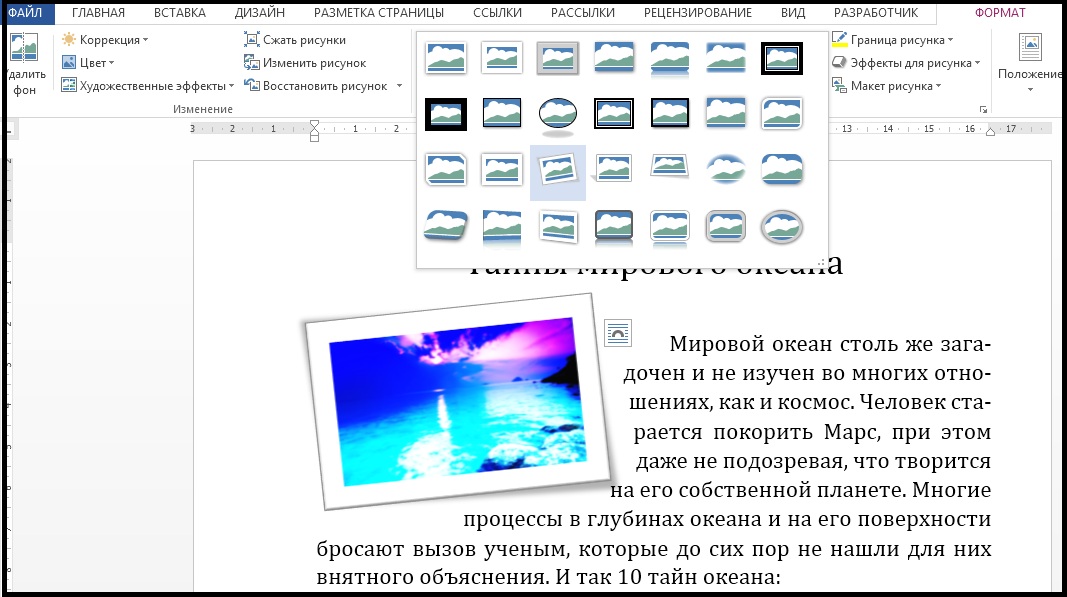

Рисунок 6.18 – Выбор стиля оформления рисунка

      6.6.6 Восстановление параметров рисунка

      Для отказа от всякого изменения в оформлении рисунка нажмите кнопку Сброс параметров рисунка в группе «Изменить» вкладки «Формат».

      6.7 Работа с фигурами

      В Microsoft Office Word 2007 можно не только редактировать, но и создавать несложные объекты векторной графики (прямоугольники, овалы, линии, стрелки, блок, схемы, выноски и т. д.), а также соответствующим образом оформлять их, используя стили, применяя объемные эффекты и др.

      6.7.1 Создание фигур

      Чтобы создать такой рисунок, сделайте следующее:
      1. Перейдите на вкладку «Вставка ленты», в группе «Иллюстрации» нажмите кнопку «Фигуры». Откроется список доступных фигур (рисунок 6.19).
      2. Щелкните в документе и, не отпуская кнопку мыши, перемещайте указатель в сторону до получения объекта нужного размера. Отпустите кнопку мыши.
      3. Настройте положение, размер, а также другие параметры рисунка с помощью вкладки «Средства рисования» → «Формат ленты».

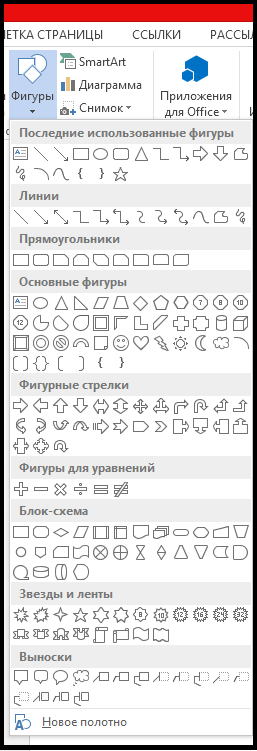

Рисунок 6.19 – Список кнопки Фигуры

      При выделении рисунка вокруг него появляется рамка с маркерами. Синие круглые маркеры позволяют пропорционально изменять размеры рисунка, синие квадратные маркеры дают возможность делать это непропорционально. С помощью желтого ромбовидного маркера можно изменить некоторые пропорции фигуры. При подведении указателя мыши к зеленому круглому маркеру появляется круглая стрелка, используя которую, можно вращать рисунок.
      Одним из широко используемых типов надписи являются выноски. С помощью выноски можно поместить пояснение к иллюстрации или таблице. Выноска состоит из текста и линии, соединяющей текст с иллюстрацией, на которую она указывает.
      При создании фигур можно использовать так называемое полотно. Данная область предназначена для создания или помещения в нее рисунков. Однако вы можете поместить свой рисунок и вне пространства, ограниченного рамками. Полотно удобно тем, что позволяет перемещать, вращать и удалять сразу все графические объекты, находящиеся в нем.
      Чтобы создать полотно, выполните команду Новое полотно меню кнопки Фигуры. В документе появится пунктирная рамка, которая и является полотном. Ее размеры и положение в тексте можно изменять (в том числе задавать обтекание текстом). Кроме того, к самому полотну можно применять стили.

      6.7.2 Оформление фигур

      Для оформления объектов векторной графики можно использовать стили. Их список находится в группе «Стили фигур» на вкладке «Средства рисования» → «Формат ленты» (рисунок 6.20).

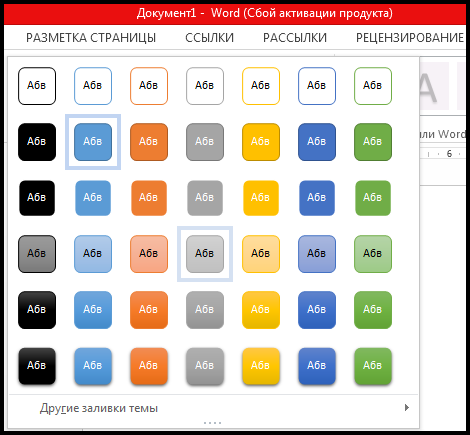

Рисунок 6.20 – Список стилей фигур

      В Microsoft Office Word 2007 содержится около 80 стилей для фигур. Если вы не найдете среди них нужного вам, то можете выбрать цвет, заливку, толщину контура фигуры и т. д. самостоятельно с помощью команд меню кнопок «Заливка фигуры» и «Контур фигуры», которые также находятся в группе «Стили фигур». Например, в меню кнопки «Заливка фигуры» (рисунок 6.21) есть команда «Текстуры», с помощью которой можно выбрать текстуру для фигуры.

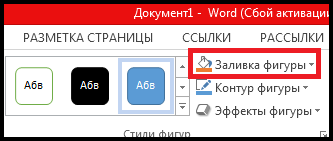

Рисунок 6.21 –Кнопка Заливка фигуры

      Кнопка «Эффекты фигуры» в одноименной группе на вкладке «Средства рисования» → «Формат» позволяет включать отображение тени. При нажатии данной кнопки появляется список доступных вариантов (рисунок 6.22). С помощью команды меню «Цвет тени» можно выбрать цвет тени. Группа кнопок, расположенных рядом, позволяет изменять положение тени.

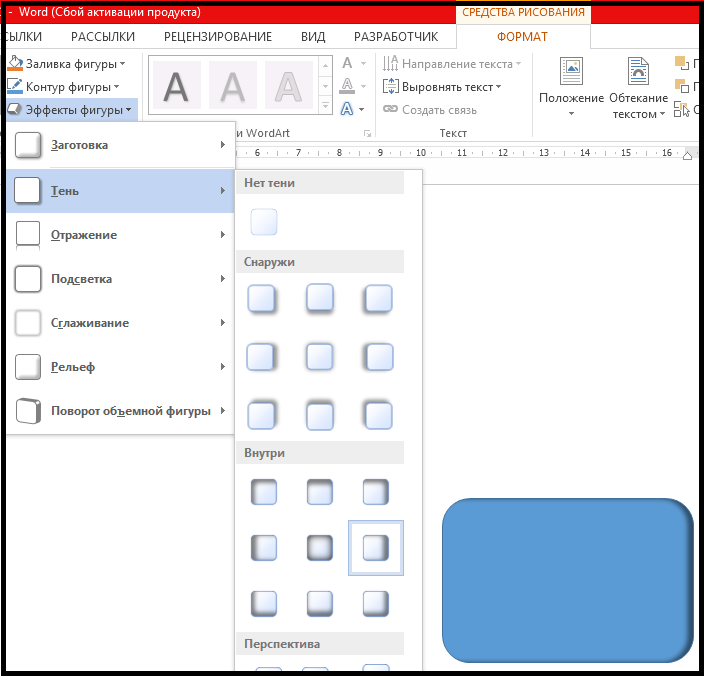

Рисунок 6.22 – Меню кнопки Эффекты тени

      Группы «Объем» отвечают за выбор объемных эффектов для выделенного объекта (данная настройка недоступна для некоторых фигур). Эффект можно выбрать из списка кнопки «Объем» (рисунок 6.23), а затем настроить его параметры: цвет, глубину, направление, освещение объекта и тип поверхности.

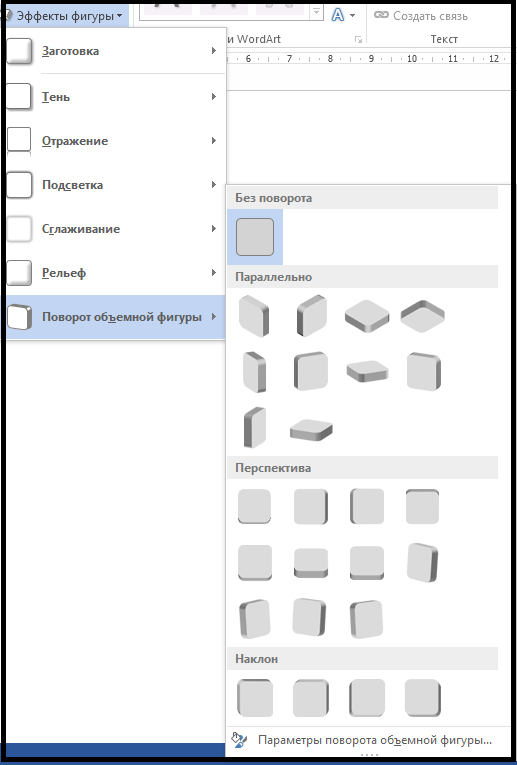

Рисунок 6.23 – Выбор эффекта объема

      Группа кнопок, расположенных рядом с кнопкой «Объем», позволяет поворачивать объект.

      6.8 Работа с надписями

      Особым видом графического примитива является Надпись.
      Этот примитив может содержать «в себе» текст.
      Такие графические элементы, содержащие текст, можно связывать между собой. В таком случае текст будет размещаться внутри надписей последовательно (в зависимости от того, в какой последовательности они были связаны).
      Для связывания блоков их необходимо:
      1. Предварительно разместить в документе.
      2. Затем выделить надпись, с которой будет начинаться текст.
      3. После этого на панели «Текст» вкладки «Формат» воспользоваться кнопкой «Создать связь» (рисунок 6.24).

Рисунок 6.24 –Панель Текст

      Курсор примет вид кружки. Подвести курсор к надписи, следующей заглавной (при этом кружка начнет «выливаться») и нажать левую кнопку мыши. Теперь текст будет перетекать из одной надписи в другую (рисунок 6.25).

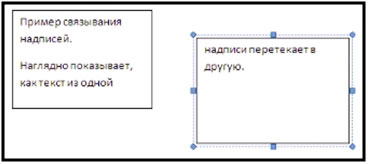

Рисунок 6.25 – Ввод текста

      Обратите особое внимание на этот графический примитив. При помощи надписей очень удобно размещать текст в любом месте документа. При этом границы надписи можно делать невидимыми, а направление текста менять.

      6.9 Объекты WordArt

      Среди типов графики, используемой в Microsoft Office Word 2007, особое место занимают объекты WordArt. Это специальный текст, который можно использовать для оформления различных документов Microsoft Office Word 2007. Например, с его помощью можно создать заголовок, оформить рекламное объявление, брошюру. Красочный объект WordArt – прекрасное средство для привлечения внимания.
      В Microsoft Office Word 2007 есть специальные инструменты для редактирования данных фигур. Вы можете растягивать, сжимать, изгибать, вписывать их в разные геометрические фигуры. Кроме того, можно менять цвет, заливку, толщину линий, наличие теней.
Чтобы вставить в документ объект WordArt, сделайте следующее:
      1. Перейдите на вкладку «Вставка» ленты, в группе «Текст» щелкните на кнопке WordArt.
      2. В появившемся меню щелкните на нужном типе объекта (рисунок 6.26).
      3. В открывшемся окне «Изменение текста» WordArt введите текст надписи.
      4. Нажмите кнопку OK, чтобы подтвердить ввод. Объект WordArt отобразится в рабочем окне.

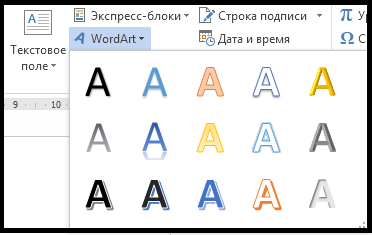

Рисунок 6.26 – Список кнопки WordArt

      Теперь вы сможете редактировать эту надпись с помощью проявившейся вкладки «Работа с объектами WordArt/Формат на ленте» (рисунок 6.27). Вы можете изменять форму, параметры и направление текста, менять стили объекта, промежутки между буквами и т. д. Элементы, составляющие объекты SmartArt, можно изменять по отдельности, например использовать средства WordArt для оформления текста.

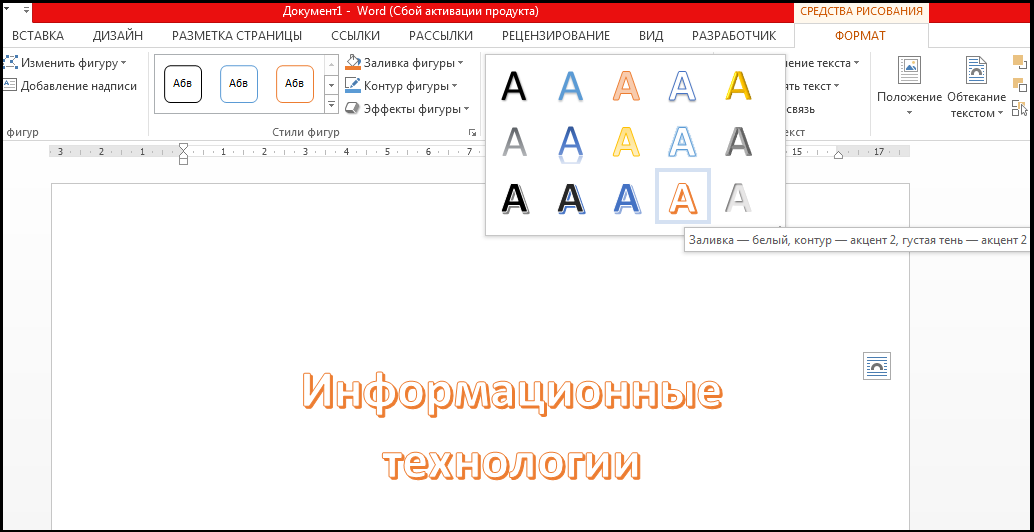

Рисунок 6.27 – Контекстный инструмент «Средства рисования»

      Разобраться с инструментами, представленными на этой ленте, вам уже не составит особого труда.

      6.10 Объекты SmartArt

      Объекты SmartArt – новый тип графических элементов, доступный пользователям Microsoft Office Word 2007. Такие объекты являются чем-то средним между диаграммами и фигурами. Они дают возможность представить разную информацию в виде удобных графических блоков.
      Теоретически подобные блоки можно было создавать и в Microsoft Office Word более ранних версий, используя автофигуры и надписи, однако на выравнивание фигур на странице, вставку текста и форматирование уходит больше времени, чем на добавление объекта SmartArt.
      Для вставки в документ объекта SmartArt сделайте следующее:
      1. Перейдите на вкладку «Вставка» ленты и в группе «Иллюстрации» нажмите кнопку SmartArt.
      2. В открывшемся окне выберите в левой части тип объекта, а в средней – вид объекта указанного типа (рисунок 6.28).

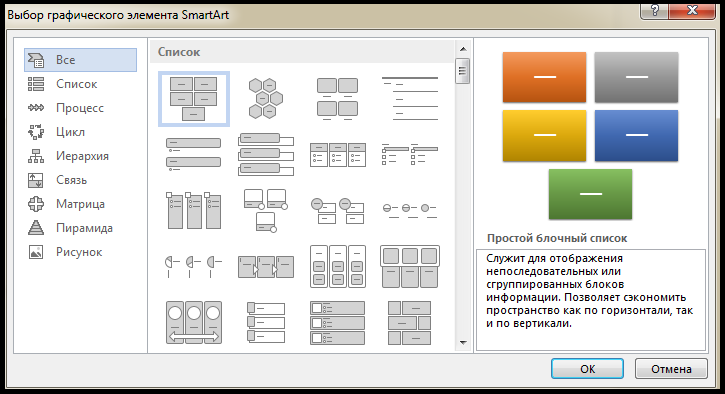

Рисунок 6.28 – Окно выбор рисунка SmartArt

      Очень удобно, что в окне выбора объекта приводится его описание. Например, вариант «Воронка» из раздела «Связь» предназначен, чтобы акцентировать внимание на концепциях, которые сходятся в единое целое (рисунок 6.29), а объект «Расходящиеся стрелки», также находящийся в разделе «Связь», предназначен для оформления двух противоположных по смыслу идей, между которыми нужно сделать выбор (рисунок 6.30).

Рисунок 6.29 – Объект Воронка

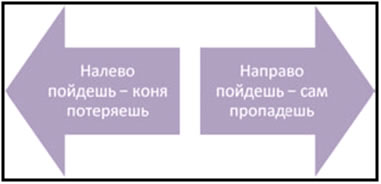

Рисунок 6.30 – Объект Расходящиеся стрелки

      3. После добавления объекта SmartArt в документ можно ввести текст в поля, отмеченные как [Текст]. Это можно делать как непосредственно в области объекта, так и используя специальную область задач «Введите текст».
      Для объектов SmartArt предусмотрены очень широкие возможности форматирования: можно изменить цветовую схему макета, используя стили, добавлять дополнительные эффекты (рисунок 6.31).

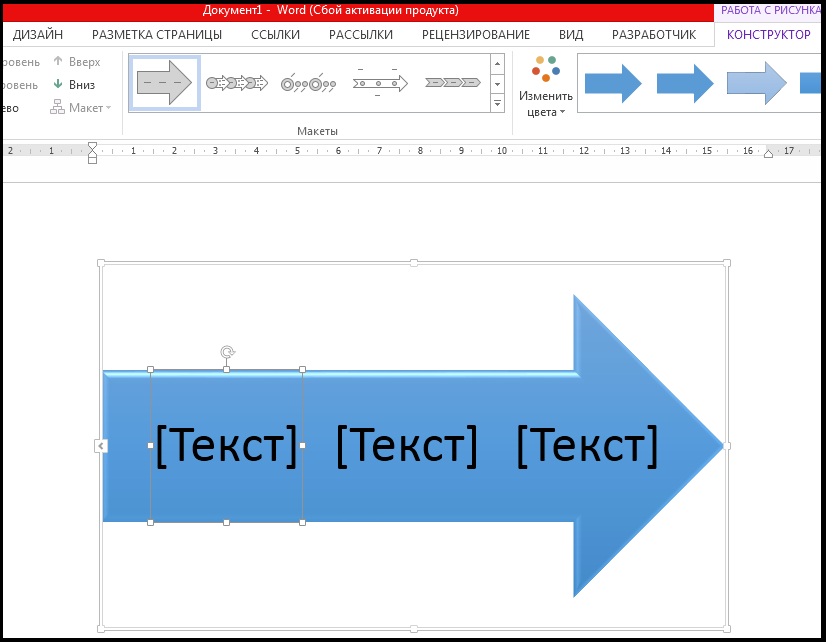

Рисунок 6.31 – Контекстный инструмент «Работа с рисунками SmartArt»

Сохраняем картинки.

      Как вытащить картинку из Microsoft Office Word 2007? Вопрос очень насущный и решаемый самыми различными способами от скриншота документа до установки специализированных программ. А на самом деле всё проще некуда. Сохраните ваш документ как веб-страницу при помощи команды «Сохранить как».
      В папке с сохраненным таким образом документом должна появиться папочка «ИМЯ ДОКУМЕНТА.files». Именно в ней вы найдете все необходимые изображения.
      При этом если вы уменьшили изображение в самом документе Microsoft  Office Word 2007, то при сохранении в формате веб-страницы данное изображение также будет уменьшено. Чтобы получить картинку больших размеров вам придется вначале изменить размер изображения в самом документе, а затем вновь сохранить его как веб-страницу.
