Тема 11. Диаграммы в Microsoft Office  Word 2016

      Для начала построения диаграммы необходимо нажать кнопку «Диаграмма» на панели «Иллюстрации» ленты «Вставка» (рисунок 11.1).

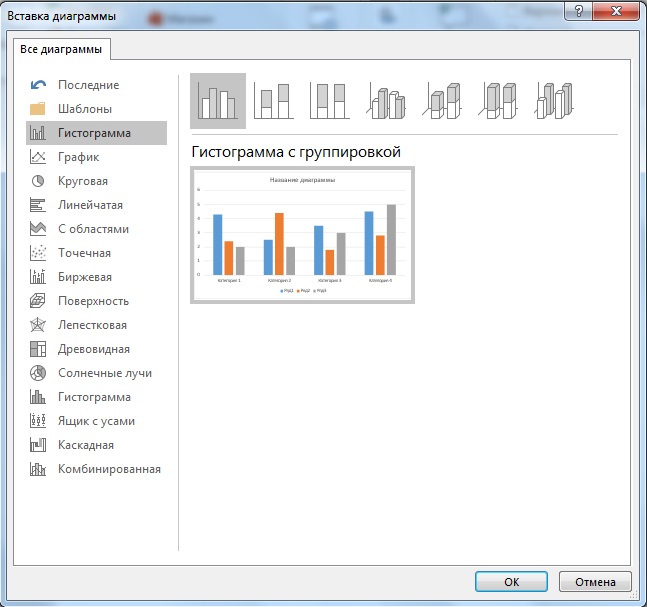

Рисунок 11.1 – Вставка диаграммы

      В появившемся окне надо выбрать тип диаграммы и ее вид.
После этого, автоматически открывается окно программы Excel 2016, с набором некоторых стандартных значений для построения графика (рисунок 11.2).

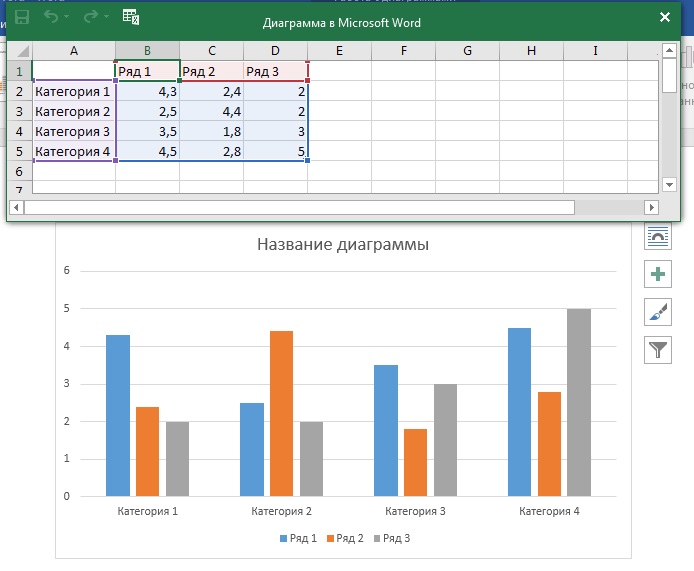

Рисунок 11.2 – Построение диаграммы

      Нужно ввести данные для построения графиков. При необходимости можно удалить, или добавить диаграмму (рисунок 11.3).

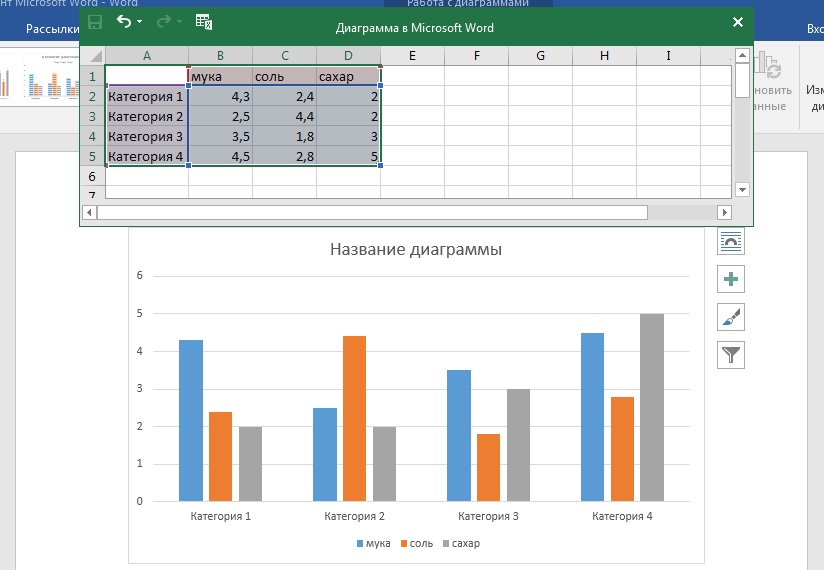

Рисунок 11.3 – Ввод данных для построения графиков

      После этого окно программы Excel 2016 можно закрыть.
      В документе Microsoft Office Word 2016 появится только что построенная нами диаграмма (рисунок 11.4).

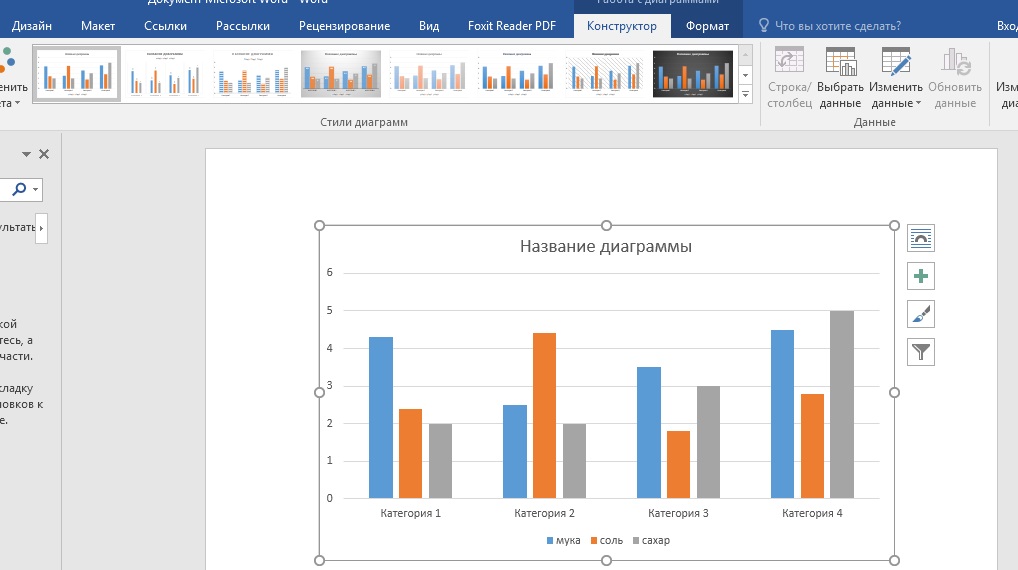

Рисунок 11.4 – Готовая диаграмма

      Контекстный инструмент «Работа с диаграммами», содержащий три ленты: «Конструктор», «Макет», «Формат».
      Лента «Конструктор» состоит из четырех панелей: «Тип», «Данные», «Макеты диаграмм», «Стили диаграмм». Основные операции, выполняемые этими инструментами: изменение вида диаграммы, ее данных и стиля (рисунок 11.5).

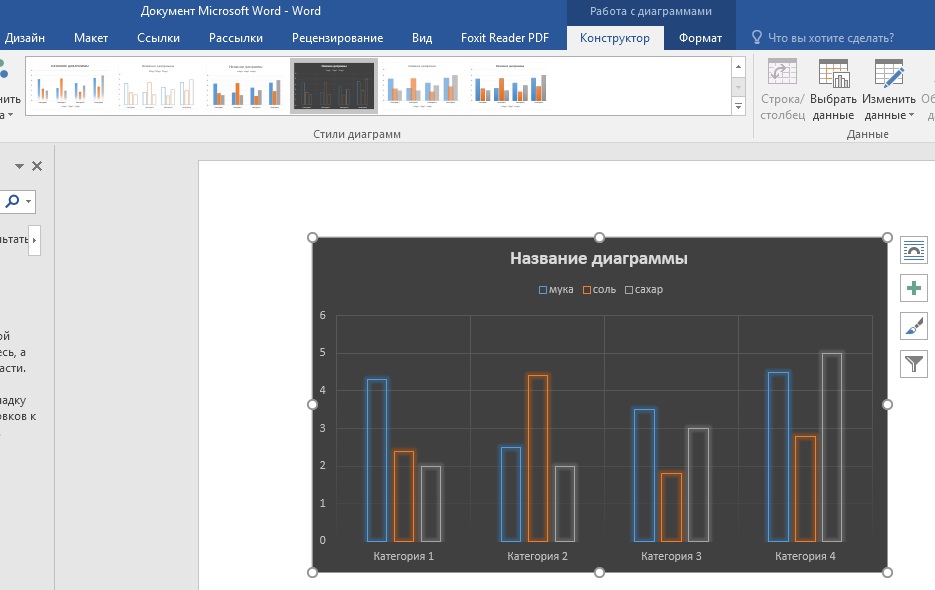

Рисунок 11.5 – Изменение стиля диаграммы

      Инструменты для придания диаграмме окончательного вида содержит Лента «Формат».
