Тема № 16. Вставка формул в документ Microsoft Office Word 2007

      Если надо добавить в текст математическую формулу, то следует воспользоваться средствами редактирования формул. Для этого нажимаем кнопку «Символы» на ленте «Вставка» в Microsoft Office Word 2007 и выбираем «Формула».
      В нашем документе в текст будет добавлено поле для ввода и редактирования формулы, а лента в Microsoft Office Word 2007 переключится на контекстно-зависимую вкладку «Конструктор», включающую в себя инструменты редактирования, которые сгруппированы в три группы: сервис, символы и структуры.

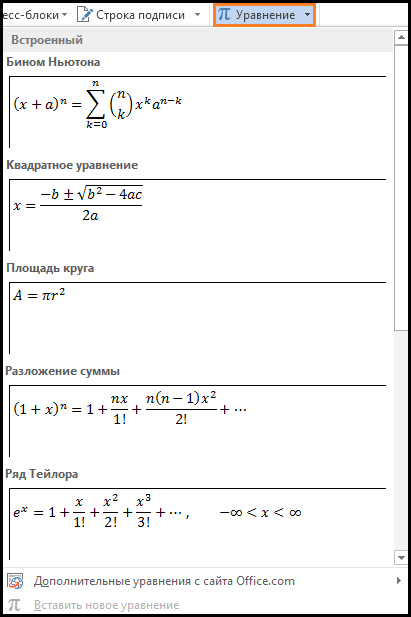

      В первой группе, которая называется «Сервис», находится кнопка выбора встроенных шаблонов (рисунок 16.1).

Рисунок 16.1 – Встроенные шаблоны

      Эти шаблоны можно использовать в Microsoft Office Word 2007 в качестве основы редактируемой формулы.
      Во второй группе, которая называется «Символы», находятся кнопки добавления в формулу различных символов (рисунок 16.2).
      Добавить один из символов в формулу в Microsoft Office Word 2007 можно, раскрыв полный список символов и щелкнув левой кнопкой мыши по нужному элементу.

Рисунок 16.2 – Группа «Символы»

      В группе «Структура» собраны инструменты управления структурой формулы (рисунок 16.3).

Рисунок 16.3 – Группа «Структура»

      Выбор структуры в Microsoft Office Word 2007 производится при помощи мыши. К примеру, нам нужно написать дробь, щелкаем курсором по пустому квадратику, как показано на рисунке , и вводим с клавиатуры нужное нам значение.
      Для завершения работы с формулой в Microsoft Office Word 2007, нужно щелкнуть мышкой в любом месте документа, за границами области редактирования формулы.
      Формулы в Microsoft Office Word 2007 могут отображаться в одном из двух режимов: линейном и профессиональном. По умолчанию установлен профессиональный режим, в котором формула имеет классический многоэтажный вид.
      Чтобы переключиться в линейный режим, выделяем формулу щелчком и нажимаем появившуюся кнопку «Параметры формул» в Microsoft Office Word 2007 (рисунок 16.4) и выбираем команду линейный.

Рисунок 16.4 – Кнопка «Параметры формул»

      После чего наша формула в режиме редактирования записывается в одну строку , а для определения порядка операций будут использоваться дополнительные скобки.
      Так же, переключение режимов в Microsoft Office Word 2007 можно производить при помощи кнопок  в группе инструментов редактирования «Сервис», расположенной на странице «Конструктор».

      Набор формул можно производить с помощью программы Microsoft Equations 3.0 (рисунок 16.5), используя команду вкладка Вставка/Объект/ Microsoft Equations 3.0 /Ок.

Рисунок 16.5 – Внешний вид Редактора формул
