Тема № 10. Вставка формул в документ

     Если надо добавить в текст математическую формулу, то следует воспользоваться средствами редактирования формул. Для этого нажимаем кнопку «Символы» на ленте «Вставка» в Word 2007 и выбираем «Формула» (смотри Рисунок 10.1.)


Рисунок 10.1. Кнопка Формула

     В документе в текст будет добавлено поле для ввода и редактирования формулы (смотри Рисунок 10.2.).


Рисунок 10.2. Поле для ввода и редактирования формулы

     А лента в Word 2007 переключится на контекстно-зависимую вкладку «Конструктор», включающую в себя инструменты редактирования, которые сгруппированы в три группы: сервис, символы и структуры (смотри Рисунок 10.3.)


Рисунок 10.3. Лента Конструктор

     В первой группе, которая называется «Сервис», находится кнопка выбора встроенных шаблонов (смотри Рисунок 10.4.). Эти шаблоны можно использовать в Word 2007 в качестве основы редактируемой формулы.


Рисунок 10.4. Шаблоны формул

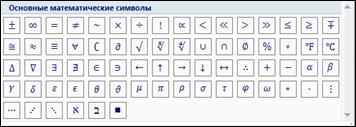

     Во второй группе, которая называется «Символы», находятся кнопки добавления в формулу различных символов. Добавить один из символов в формулу в Word 2007 можно, раскрыв полный список символов и щелкнув левой кнопкой мыши по нужному элементу (смотри Рисунок 10.5).


Рисунок 10.5. Основные математические символы

     В группе «Структуры» собраны инструменты управления структурой формулы (смотри Рисунок 10.6.).


Рисунок 10.6. Группа Структуры

     Выбор структуры в Word 2007 производится при помощи мыши. К примеру, нам нужно написать дробь, щелкаем курсором по пустому квадратику, как показано на рисунке, и вводим с клавиатуры нужное нам значение (смотри Рисунок 10.7.)


Рисунок 10.7. Структура Дробь

     Для завершения работы с формулами в Word 2007, нужно щелкнуть мышкой в любом месте документа, за границами области редактирования формулы.

     Формулы в Microsoft Office Word 2007 могут отображаться в одном из двух режимов: линейном и профессиональном (смотри Рисунок 10.8). По умолчанию установлен профессиональный режим, в котором формула имеет классический многоэтажный вид.


Рисунок 10.8. Выбор режима формулы

     Чтобы переключиться в линейный режим, выделяем формулу щелчком и нажимаем появившуюся кнопку «Параметры формул» в Word 2007 (на рисунке показано стрелочкой) и выбираем команду линейный (смотри Рисунок 10.9).После чего наша формула в режиме редактирования записывается в одну строку, а для определения порядка операций будут использоваться дополнительные скобки.


Рисунок 10.9. Линейный режим

     Так же, переключение режимов в Word 2007 можно производить при помощи кнопок в группе инструментов редактирования «Сервис», расположенной на странице «Конструктор» (смотри Рисунок 10.10.).


Рисунок 10.10. Группа Сервис
